Bentuk Bangunan Instalasi Listrik: Membangun Sistem Energi yang Aman dan Efisien

Bentuk bangunan instalasi listrik dibuat untuk – Bayangkan sebuah bangunan megah, menjulang tinggi dengan beragam fungsi. Di balik keindahannya, terdapat sistem energi yang kompleks yang menopang kehidupan di dalamnya. Bentuk bangunan instalasi listrik, yang seringkali tersembunyi di balik dinding, memainkan peran krusial dalam memastikan kelancaran aliran energi dan keamanan penghuninya.

Dari bangunan sederhana hingga gedung pencakar langit, setiap bentuk bangunan instalasi listrik dirancang dengan pertimbangan yang matang, menyesuaikan kebutuhan dan karakteristik bangunan itu sendiri. Membahas bentuk bangunan instalasi listrik berarti menelusuri beragam desain dan teknologi yang diterapkan untuk menjamin pasokan energi yang andal, efisien, dan aman.

Table of Contents

Bentuk Bangunan Instalasi Listrik

Instalasi listrik merupakan sistem yang kompleks yang melibatkan berbagai komponen, mulai dari sumber listrik hingga peralatan yang menggunakannya. Sistem ini membutuhkan bangunan yang dirancang khusus untuk menampung dan melindungi komponen-komponen tersebut. Bangunan instalasi listrik memiliki bentuk yang beragam, disesuaikan dengan kebutuhan dan fungsi sistem yang akan dilayani.

Jenis-Jenis Bangunan Instalasi Listrik

Bentuk bangunan instalasi listrik yang umum ditemukan dapat dikategorikan berdasarkan fungsi dan jenis instalasi yang dilayani. Berikut beberapa contohnya:

Gardu Induk: Gardu induk merupakan bangunan yang berfungsi sebagai pusat distribusi energi listrik dari sumber utama (pembangkit listrik) ke jaringan distribusi yang lebih kecil. Bangunan ini biasanya berukuran besar dan dilengkapi dengan peralatan tegangan tinggi seperti trafo daya, pemutus sirkuit, dan panel kontrol.
Gardu Distribusi: Gardu distribusi merupakan bangunan yang berfungsi untuk menurunkan tegangan listrik dari gardu induk ke jaringan distribusi yang lebih kecil. Bangunan ini biasanya berukuran lebih kecil dibandingkan gardu induk dan dilengkapi dengan peralatan tegangan menengah seperti trafo distribusi, pemutus sirkuit, dan panel kontrol.
Ruang Genset: Ruang genset merupakan bangunan yang berfungsi sebagai tempat penempatan generator set (genset) yang digunakan sebagai sumber daya listrik cadangan. Bangunan ini biasanya dilengkapi dengan sistem ventilasi yang baik untuk menghindari panas berlebih dari genset dan dilengkapi dengan sistem pengaman untuk mencegah kebakaran.
Ruang Server: Ruang server merupakan bangunan yang berfungsi sebagai tempat penempatan server komputer yang digunakan untuk menyimpan dan memproses data. Bangunan ini biasanya dilengkapi dengan sistem pendingin ruangan yang baik untuk menjaga suhu server tetap stabil dan dilengkapi dengan sistem keamanan untuk mencegah akses yang tidak sah.

Fungsi dan Keunggulan

Setiap bentuk bangunan instalasi listrik memiliki fungsi dan keunggulan yang berbeda-beda. Berikut beberapa contohnya:

Gardu Induk: Gardu induk berfungsi sebagai pusat distribusi energi listrik dan memiliki keunggulan dalam hal efisiensi dan keandalan sistem. Bangunan ini dirancang untuk menampung peralatan tegangan tinggi dan mampu mendistribusikan energi listrik ke area yang luas.
Gardu Distribusi: Gardu distribusi berfungsi untuk menurunkan tegangan listrik dan memiliki keunggulan dalam hal fleksibilitas dan kemudahan akses. Bangunan ini dapat ditempatkan di berbagai lokasi dan dapat melayani kebutuhan listrik di area yang lebih kecil.
Ruang Genset: Ruang genset berfungsi sebagai sumber daya listrik cadangan dan memiliki keunggulan dalam hal keandalan dan keamanan. Bangunan ini dirancang untuk melindungi genset dari kerusakan dan memastikan ketersediaan listrik selama terjadi pemadaman.
Ruang Server: Ruang server berfungsi sebagai pusat penyimpanan dan pemrosesan data dan memiliki keunggulan dalam hal keamanan dan efisiensi. Bangunan ini dirancang untuk menjaga suhu dan kelembapan ruangan tetap stabil dan dilengkapi dengan sistem keamanan untuk mencegah akses yang tidak sah.

Perbandingan Bentuk Bangunan Instalasi Listrik, Bentuk bangunan instalasi listrik dibuat untuk

Perbandingan bentuk bangunan instalasi listrik dapat dilakukan berdasarkan beberapa faktor, seperti biaya konstruksi, daya tampung, dan tingkat keamanan. Berikut tabel perbandingan beberapa bentuk bangunan instalasi listrik:

Bentuk Bangunan	Biaya Konstruksi	Daya Tampung	Tingkat Keamanan
Gardu Induk	Tinggi	Sangat Tinggi	Tinggi
Gardu Distribusi	Sedang	Sedang	Sedang
Ruang Genset	Rendah	Sedang	Sedang
Ruang Server	Sedang	Sedang	Tinggi

Faktor-Faktor yang Mempengaruhi Bentuk Bangunan

Pemilihan bentuk bangunan instalasi listrik merupakan aspek penting yang perlu dipertimbangkan dengan matang. Bentuk bangunan yang tepat akan menunjang efisiensi operasional, keamanan, dan estetika. Ada beberapa faktor yang saling terkait dan memengaruhi keputusan dalam menentukan bentuk bangunan instalasi listrik.

Fungsi dan Jenis Instalasi Listrik

Fungsi dan jenis instalasi listrik menjadi penentu utama bentuk bangunan. Instalasi listrik yang berbeda memiliki kebutuhan ruang dan tata letak yang berbeda pula. Misalnya, gardu induk membutuhkan ruang yang luas untuk menampung peralatan tegangan tinggi, sedangkan instalasi listrik untuk perumahan bisa dirancang lebih kompak dan efisien.

Lokasi dan Kondisi Lahan

Lokasi dan kondisi lahan juga memengaruhi bentuk bangunan. Ketersediaan lahan, topografi, dan aksesibilitas menjadi pertimbangan utama. Lokasi yang terpencil dan sulit diakses mungkin memerlukan bentuk bangunan yang lebih sederhana dan mudah dijangkau. Kondisi tanah yang labil juga perlu dipertimbangkan untuk memastikan fondasi bangunan stabil.

Aspek Teknis

Aspek teknis seperti sistem kelistrikan, sistem pendingin, dan sistem keamanan menjadi pertimbangan penting dalam menentukan bentuk bangunan. Sistem kelistrikan yang kompleks mungkin memerlukan ruang yang lebih besar untuk menampung peralatan dan kabel. Sistem pendingin yang efisien juga perlu dipertimbangkan untuk mencegah panas berlebih pada peralatan listrik.

Bentuk bangunan instalasi listrik dibuat untuk menunjang fungsi dan kebutuhannya. Misalnya, untuk menampung peralatan elektronik, seperti trafo atau panel listrik. Dalam membangun instalasi listrik, penting juga untuk memperhatikan aspek estetika. Hal ini dapat dilihat pada sketsa bangunan rumah yang mengintegrasikan instalasi listrik dengan desain rumah secara keseluruhan.

Dengan demikian, instalasi listrik tidak hanya berfungsi optimal, namun juga terkesan rapi dan harmonis dengan lingkungan sekitarnya.

Aspek Ekonomi

Aspek ekonomi meliputi biaya konstruksi, biaya operasional, dan nilai investasi. Bentuk bangunan yang sederhana dan efisien dapat meminimalkan biaya konstruksi. Penggunaan material yang ramah lingkungan dan hemat energi juga dapat mengurangi biaya operasional. Investasi jangka panjang juga perlu dipertimbangkan untuk memastikan bangunan instalasi listrik yang tahan lama dan bernilai ekonomis.

Bentuk bangunan instalasi listrik dirancang dengan tujuan untuk memaksimalkan efisiensi dan keamanan dalam proses distribusi energi. Mirip dengan bangunan megalitikum yang dibentuk untuk tujuan ritual dan simbolis, bangunan instalasi listrik juga memiliki bentuk yang unik, seperti menara transmisi yang tinggi dan ramping untuk mendistribusikan listrik dengan aman dan efisien.

Aspek Lingkungan

Aspek lingkungan meliputi dampak terhadap lingkungan sekitar, penggunaan energi terbarukan, dan pengelolaan limbah. Bangunan instalasi listrik yang ramah lingkungan dapat mengurangi emisi gas rumah kaca dan meminimalkan dampak negatif terhadap ekosistem. Penggunaan energi terbarukan seperti panel surya dapat mengurangi ketergantungan pada energi fosil.

Contoh Penerapan Faktor-Faktor dalam Desain Bangunan Instalasi Listrik

Gardu Induk:Bentuk bangunan gardu induk biasanya berbentuk persegi panjang atau persegi dengan ruang yang luas untuk menampung trafo dan peralatan tegangan tinggi. Desainnya juga mempertimbangkan aksesibilitas dan keamanan untuk memudahkan pemeliharaan dan perbaikan.
Instalasi Listrik Perumahan:Bentuk bangunan instalasi listrik untuk perumahan bisa lebih kompak dan efisien. Desainnya dapat disesuaikan dengan kebutuhan rumah tangga, seperti ruang untuk panel listrik, kabel, dan stop kontak.
Pabrik:Bentuk bangunan instalasi listrik untuk pabrik biasanya dirancang untuk menampung peralatan yang besar dan kompleks. Desainnya juga mempertimbangkan kebutuhan aliran udara dan sistem pendingin yang memadai untuk menjaga peralatan listrik tetap dingin dan berfungsi optimal.

Material dan Konstruksi

Pembangunan instalasi listrik memerlukan material yang tepat untuk menjamin keamanan, efisiensi, dan umur pakai yang panjang. Material ini dipilih berdasarkan sifat dan fungsinya dalam sistem kelistrikan. Proses konstruksi instalasi listrik sendiri meliputi tahap perencanaan, pelaksanaan, dan penyelesaian, yang masing-masing memiliki peran penting dalam mewujudkan bangunan instalasi listrik yang aman dan fungsional.

Jenis Material

Berbagai jenis material digunakan dalam konstruksi bangunan instalasi listrik. Material ini dipilih berdasarkan sifat dan fungsinya dalam sistem kelistrikan. Berikut adalah beberapa jenis material yang umum digunakan:

Konduktor: Material ini memiliki kemampuan menghantarkan arus listrik dengan baik. Contohnya adalah tembaga, aluminium, dan baja. Tembaga dikenal sebagai konduktor yang sangat baik, tahan lama, dan mudah dibentuk. Aluminium lebih ringan dan lebih murah, tetapi memiliki daya hantar listrik yang lebih rendah.

Baja biasanya digunakan sebagai konduktor dalam sistem pembumian karena harganya yang murah dan daya tahannya yang tinggi terhadap korosi.
Isolator: Material ini berfungsi untuk mencegah aliran arus listrik, memisahkan konduktor agar tidak terjadi hubungan pendek. Contohnya adalah plastik, karet, keramik, dan kaca. Plastik sering digunakan sebagai isolator karena ringan, tahan lama, dan mudah dibentuk. Karet juga merupakan isolator yang baik, tahan terhadap minyak dan air, dan sering digunakan untuk kabel listrik.

Keramik dan kaca memiliki ketahanan suhu tinggi dan sering digunakan sebagai isolator pada peralatan listrik yang beroperasi pada suhu tinggi.
Semikonduktor: Material ini memiliki sifat konduktivitas yang berada di antara konduktor dan isolator. Contohnya adalah silikon dan germanium. Semikonduktor sering digunakan dalam pembuatan komponen elektronik seperti transistor, dioda, dan IC.
Material Pembumian: Material ini berfungsi untuk menghubungkan instalasi listrik dengan bumi, sehingga arus listrik dapat mengalir ke bumi jika terjadi kebocoran. Contohnya adalah baja, tembaga, dan beton. Baja dan tembaga merupakan material yang umum digunakan untuk kabel pembumian. Beton dapat berfungsi sebagai material pembumian jika mengandung campuran baja atau tembaga.

Proses Konstruksi

Proses konstruksi bangunan instalasi listrik meliputi beberapa tahap, yaitu:

Perencanaan: Tahap ini melibatkan desain dan perhitungan yang matang untuk menentukan kebutuhan material, kapasitas daya, dan tata letak instalasi. Perencanaan ini sangat penting untuk memastikan keamanan dan efisiensi instalasi listrik. Pertimbangan faktor keamanan dan keselamatan menjadi prioritas utama dalam tahap ini.

Bentuk bangunan instalasi listrik dibuat untuk menjamin keselamatan dan kelancaran distribusi energi listrik. Pembangunannya tentu harus mengikuti standar yang ditetapkan, termasuk aspek keselamatan kerja. Nah, untuk memastikan semua proses pembangunan instalasi listrik berjalan sesuai aturan dan aman, ada dasar hukum pengawasan K3 konstruksi bangunan yang perlu dipatuhi.

Dengan begitu, bangunan instalasi listrik bisa berfungsi optimal dan terhindar dari risiko kecelakaan kerja.
Pelaksanaan: Tahap ini meliputi pemasangan kabel, perangkat, dan peralatan listrik sesuai dengan desain yang telah dibuat. Pekerjaan ini harus dilakukan oleh teknisi yang berpengalaman dan terlatih. Kepatuhan terhadap standar keselamatan dan regulasi kelistrikan menjadi penting dalam tahap pelaksanaan.
Penyelesaian: Tahap ini meliputi pengujian dan commissioning instalasi listrik untuk memastikan bahwa instalasi berfungsi dengan baik dan aman. Tahap ini juga mencakup penerbitan sertifikat instalasi yang menjamin bahwa instalasi listrik telah memenuhi standar keselamatan.

Sistem Kelistrikan

Sistem kelistrikan dalam bangunan instalasi listrik merupakan tulang punggung yang menjamin operasional dan kenyamanan penghuni. Sistem ini dirancang untuk menyalurkan energi listrik secara aman dan efisien ke berbagai peralatan dan kebutuhan di dalam bangunan. Sistem kelistrikan yang baik akan memberikan pasokan listrik yang stabil dan terhindar dari gangguan, serta meminimalkan risiko kebakaran atau kecelakaan akibat arus pendek.

Sistem Kelistrikan Umum

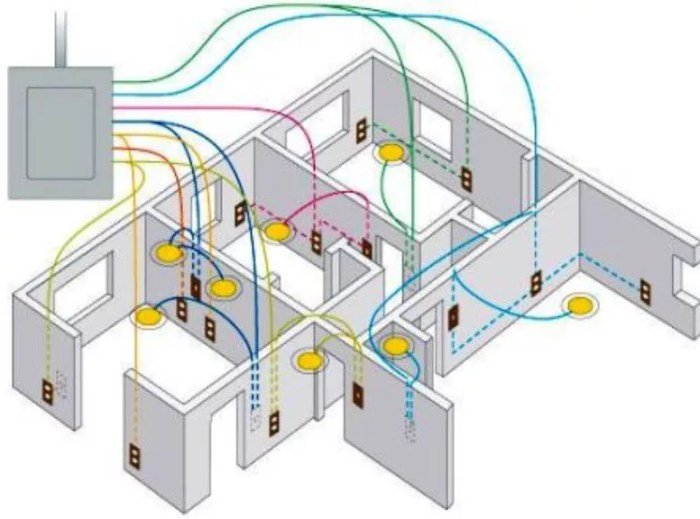

Sistem kelistrikan dalam bangunan instalasi listrik umumnya terdiri dari beberapa bagian utama, yaitu:

Sumber Daya Listrik:Sumber daya listrik merupakan titik awal aliran energi listrik ke bangunan. Sumber daya ini bisa berasal dari jaringan listrik PLN atau dari sumber energi alternatif seperti panel surya.
Sistem Distribusi:Sistem distribusi berperan sebagai jalur utama untuk mengalirkan energi listrik dari sumber daya ke berbagai titik beban di bangunan. Sistem ini terdiri dari kabel-kabel, panel listrik, dan sakelar yang mengatur aliran listrik.
Titik Beban:Titik beban merupakan peralatan listrik yang memanfaatkan energi listrik. Contoh titik beban adalah lampu, AC, komputer, dan peralatan elektronik lainnya.
Sistem Pengaman:Sistem pengaman berperan untuk melindungi bangunan dan penghuninya dari risiko sengatan listrik, arus pendek, dan kebakaran. Sistem ini terdiri dari MCB (Miniature Circuit Breaker), fuse, dan alat pembumian (grounding).

Komponen Penting dalam Sistem Kelistrikan

Sistem kelistrikan terdiri dari beberapa komponen penting yang saling berhubungan untuk menjalankan fungsinya. Berikut beberapa komponen penting tersebut:

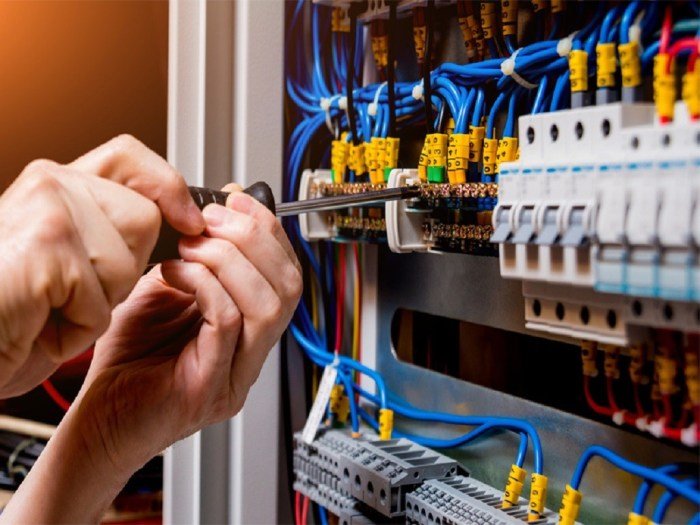

Panel Listrik:Panel listrik merupakan pusat distribusi energi listrik di dalam bangunan. Panel ini berisi sekumpulan sakelar, MCB, dan fuse yang mengatur aliran listrik ke berbagai titik beban.
Kabel Listrik:Kabel listrik merupakan jalur penghantar energi listrik dari panel listrik ke titik beban. Kabel listrik terdiri dari konduktor (penghantar) dan isolator (pelindung). Jenis kabel yang digunakan harus sesuai dengan kebutuhan dan beban listrik.
Sakelar:Sakelar merupakan alat untuk memutus dan menghubungkan aliran listrik ke titik beban. Sakelar berfungsi sebagai pengatur on/off untuk peralatan listrik.
MCB (Miniature Circuit Breaker):MCB merupakan sakelar otomatis yang berfungsi untuk memutus aliran listrik jika terjadi arus pendek atau beban lebih. MCB melindungi kabel dan peralatan listrik dari kerusakan akibat arus yang berlebihan.
Fuse:Fuse merupakan alat pengaman yang berfungsi untuk memutus aliran listrik jika terjadi arus pendek atau beban lebih. Fuse terdiri dari kawat tipis yang akan putus jika dialiri arus yang berlebihan.
Alat Pembumian (Grounding):Alat pembumian merupakan sistem pengaman yang berfungsi untuk menyalurkan arus listrik ke tanah jika terjadi kebocoran arus. Alat ini melindungi manusia dari sengatan listrik jika terjadi kesalahan pada sistem kelistrikan.

Fungsi dan Cara Kerja Komponen Sistem Kelistrikan

Berikut adalah penjelasan mengenai fungsi dan cara kerja beberapa komponen penting dalam sistem kelistrikan:

Panel Listrik:Panel listrik berfungsi sebagai pusat distribusi energi listrik di dalam bangunan. Panel ini berisi sekumpulan sakelar, MCB, dan fuse yang mengatur aliran listrik ke berbagai titik beban. Panel listrik menerima energi listrik dari sumber daya dan mendistribusikannya ke berbagai titik beban melalui kabel listrik.
Kabel Listrik:Kabel listrik berfungsi sebagai penghantar energi listrik dari panel listrik ke titik beban. Kabel listrik terdiri dari konduktor (penghantar) dan isolator (pelindung). Konduktor berfungsi untuk mengalirkan arus listrik, sedangkan isolator berfungsi untuk melindungi konduktor dan mencegah kebocoran arus. Jenis kabel yang digunakan harus sesuai dengan kebutuhan dan beban listrik.
Sakelar:Sakelar berfungsi sebagai pengatur on/off untuk peralatan listrik. Sakelar bekerja dengan cara memutus dan menghubungkan aliran listrik ke titik beban. Saat sakelar dihidupkan, arus listrik mengalir ke titik beban dan peralatan listrik bekerja. Saat sakelar dimatikan, arus listrik terputus dan peralatan listrik berhenti bekerja.
MCB (Miniature Circuit Breaker):MCB berfungsi untuk memutus aliran listrik jika terjadi arus pendek atau beban lebih. MCB bekerja dengan cara mendeteksi arus yang berlebihan dan secara otomatis memutus aliran listrik. Hal ini bertujuan untuk melindungi kabel dan peralatan listrik dari kerusakan akibat arus yang berlebihan.
Fuse:Fuse berfungsi untuk memutus aliran listrik jika terjadi arus pendek atau beban lebih. Fuse terdiri dari kawat tipis yang akan putus jika dialiri arus yang berlebihan. Ketika arus yang mengalir melebihi batas, kawat fuse akan putus dan memutus aliran listrik.

Fuse harus diganti dengan yang baru setelah putus.
Alat Pembumian (Grounding):Alat pembumian berfungsi untuk menyalurkan arus listrik ke tanah jika terjadi kebocoran arus. Alat ini terdiri dari kabel penghantar yang dihubungkan ke elektroda yang ditanam di tanah. Jika terjadi kebocoran arus, arus tersebut akan mengalir ke tanah melalui kabel pembumian, sehingga tidak mengalir melalui manusia dan mencegah sengatan listrik.

Aspek Keselamatan

Instalasi listrik merupakan sistem yang kompleks dan memiliki potensi bahaya yang signifikan jika tidak dirancang, dibangun, dan dipelihara dengan benar. Oleh karena itu, aspek keselamatan harus menjadi prioritas utama dalam setiap tahap pembangunan instalasi listrik.

Aspek Keselamatan dalam Desain dan Konstruksi

Desain dan konstruksi bangunan instalasi listrik yang aman memerlukan pertimbangan yang cermat terhadap berbagai faktor, mulai dari pemilihan material hingga penerapan standar keselamatan yang ketat. Berikut beberapa aspek keselamatan yang perlu diperhatikan:

Pemilihan Material:Gunakan material yang memenuhi standar keselamatan dan tahan terhadap kondisi lingkungan yang dihadapi. Misalnya, kabel listrik harus memiliki isolasi yang baik dan tahan terhadap panas dan kelembaban.
Sistem Pengaman:Terapkan sistem pengaman seperti pemutus sirkuit (MCB) dan alat pelindung lebih (APM) untuk mencegah arus pendek dan beban lebih yang dapat menyebabkan kebakaran atau sengatan listrik.
Penempatan Peralatan:Pastikan peralatan listrik ditempatkan di lokasi yang aman dan mudah diakses untuk pemeliharaan. Hindari penempatan peralatan di tempat yang lembab atau mudah terkena air.
Jarak Aman:Pastikan jarak aman antara kabel listrik dan komponen lain terpenuhi untuk mencegah korsleting atau bahaya lainnya.
Pengetahuan dan Keahlian:Pekerja yang terlibat dalam desain dan konstruksi harus memiliki pengetahuan dan keahlian yang memadai mengenai instalasi listrik dan standar keselamatan yang berlaku.

Prosedur Keselamatan Selama Instalasi dan Pemeliharaan

Prosedur keselamatan yang tepat harus diterapkan selama proses instalasi dan pemeliharaan untuk meminimalkan risiko kecelakaan. Berikut beberapa prosedur penting:

Penggunaan Alat Pelindung Diri (APD):Selalu gunakan APD seperti sarung tangan isolasi, sepatu keselamatan, dan kacamata pelindung saat bekerja dengan instalasi listrik.
Pemutusan Arus Listrik:Sebelum melakukan pekerjaan pada instalasi listrik, pastikan arus listrik diputus terlebih dahulu. Gunakan alat penguji tegangan untuk memastikan arus listrik benar-benar terputus.
Pengecekan Keamanan:Sebelum memulai pekerjaan, lakukan pengecekan keamanan pada peralatan dan instalasi listrik untuk memastikan semuanya dalam kondisi baik dan berfungsi dengan baik.
Pengetahuan tentang Bahaya:Pekerja harus memahami bahaya yang terkait dengan instalasi listrik, seperti sengatan listrik, kebakaran, dan ledakan.
Prosedur Darurat:Pastikan tersedia prosedur darurat yang jelas dan mudah dipahami dalam kasus terjadi kecelakaan.

Contoh Kasus Kecelakaan Instalasi Listrik

Banyak kasus kecelakaan yang terjadi akibat kesalahan dalam instalasi listrik. Berikut contoh kasus yang sering terjadi:

Korsleting:Korsleting terjadi ketika arus listrik mengalir melalui jalur yang tidak diinginkan, biasanya akibat kabel yang terkelupas atau tergores. Korsleting dapat menyebabkan kebakaran dan kerusakan pada peralatan listrik.
Sengatan Listrik:Sengatan listrik terjadi ketika tubuh manusia terkena arus listrik. Sengatan listrik dapat menyebabkan luka bakar, kejang, dan bahkan kematian.
Beban Lebih:Beban lebih terjadi ketika peralatan listrik yang terhubung ke sumber listrik melebihi kapasitasnya. Beban lebih dapat menyebabkan kabel listrik menjadi panas dan terbakar.

Simpulan Akhir

Memahami bentuk bangunan instalasi listrik bukan hanya tentang pengetahuan teknis, tetapi juga tentang komitmen untuk menciptakan lingkungan yang aman dan berkelanjutan. Dengan memahami faktor-faktor yang memengaruhi desain, material, dan sistem kelistrikan, kita dapat membangun bangunan yang tidak hanya estetis, tetapi juga mampu menopang kehidupan modern dengan aliran energi yang optimal dan bertanggung jawab.

Pertanyaan Umum (FAQ): Bentuk Bangunan Instalasi Listrik Dibuat Untuk

Apakah bentuk bangunan instalasi listrik mempengaruhi biaya konstruksi?

Ya, bentuk bangunan instalasi listrik yang kompleks dengan sistem kelistrikan yang canggih umumnya memiliki biaya konstruksi yang lebih tinggi dibandingkan dengan bentuk bangunan yang sederhana.

Bagaimana memilih bentuk bangunan instalasi listrik yang tepat?

Pemilihan bentuk bangunan instalasi listrik yang tepat bergantung pada kebutuhan, karakteristik bangunan, dan faktor-faktor lain seperti biaya, keamanan, dan estetika.
