Potongan bangunan, sebuah gambar yang memotong struktur bangunan secara vertikal, merupakan alat penting dalam dunia arsitektur dan konstruksi. Bayangkan Anda ingin membangun rumah, tetapi kesulitan membayangkan bagaimana penempatan tangga, kamar, dan atap akan terlihat secara keseluruhan. Di sinilah potongan bangunan berperan.
Ia membantu Anda memahami struktur bangunan secara detail, mulai dari pondasi hingga atap, dan bagaimana setiap bagian saling berhubungan.
Potongan bangunan tidak hanya sekadar gambar, tetapi juga merupakan bahasa visual yang digunakan oleh arsitek, kontraktor, dan insinyur untuk berkomunikasi dan mengkoordinasikan proyek konstruksi. Dari jenis-jenis potongan, elemen yang ada, hingga simbol dan notasi yang digunakan, memahami potongan bangunan adalah kunci untuk membangun struktur yang aman, efisien, dan sesuai dengan desain.
Pengertian Potongan Bangunan
Potongan bangunan merupakan gambar teknik yang menunjukkan bagian dalam suatu bangunan, seperti konstruksi dinding, atap, dan lantai, secara vertikal. Gambar ini dibuat dengan memotong bangunan secara imajiner, sehingga kita dapat melihat struktur internal bangunan dari sisi samping.
Ilustrasi Potongan Bangunan
Bayangkan Anda memotong sebuah kue dengan pisau. Irisan kue tersebut menunjukkan bagian dalam kue, termasuk lapisan-lapisan yang membentuk kue. Begitu pula dengan potongan bangunan, gambar ini memperlihatkan bagian dalam bangunan yang terpotong, termasuk detail konstruksi seperti balok, kolom, dan material yang digunakan.
Fungsi dan Tujuan Potongan Bangunan
Potongan bangunan memiliki fungsi dan tujuan yang penting dalam proses desain dan konstruksi bangunan. Fungsi dan tujuan ini antara lain:
- Menunjukkan detail konstruksi secara vertikal, seperti ketebalan dinding, jenis material yang digunakan, dan posisi balok dan kolom.
- Membantu dalam perencanaan tata letak ruang, seperti tinggi ruangan, ketinggian jendela, dan kemiringan atap.
- Memudahkan dalam memahami hubungan antar elemen bangunan, seperti bagaimana balok terhubung ke kolom, atau bagaimana tangga dihubungkan ke lantai.
- Sebagai dasar untuk pembuatan gambar detail konstruksi, seperti gambar detail balok, kolom, atau tangga.
Perbedaan Potongan Bangunan dan Denah Bangunan
Potongan bangunan dan denah bangunan merupakan gambar teknik yang berbeda, meskipun keduanya menggambarkan bangunan. Berikut adalah tabel yang menunjukkan perbedaan antara keduanya:
| Aspek | Potongan Bangunan | Denah Bangunan |
|---|---|---|
| Sudut Pandang | Vertikal | Horisontal |
| Tujuan | Menunjukkan detail konstruksi dan tata letak ruang secara vertikal | Menunjukkan tata letak ruangan, ukuran ruangan, dan posisi pintu dan jendela |
| Contoh | Gambar yang menunjukkan bagian dalam dinding, atap, dan lantai | Gambar yang menunjukkan tata letak ruangan di lantai 1 |
Jenis-Jenis Potongan Bangunan
Potongan bangunan adalah gambar yang menunjukkan penampang suatu bangunan atau bagiannya. Gambar ini membantu arsitek, insinyur, dan kontraktor untuk memahami konstruksi bangunan, material yang digunakan, dan detail penting lainnya. Potongan bangunan digunakan untuk berbagai keperluan, mulai dari perencanaan awal hingga konstruksi dan renovasi.
Potongan Horizontal
Potongan horizontal adalah gambar yang menunjukkan penampang bangunan dari atas. Jenis potongan ini sering digunakan untuk menunjukkan tata letak ruangan, posisi dinding, dan elemen struktural lainnya. Potongan horizontal juga membantu dalam memahami aliran sirkulasi dan hubungan antar ruangan.
Potongan bangunan, seperti tembok atau atap, tentu saja merupakan bagian penting dari sebuah hunian. Namun, jangan lupakan juga pentingnya legalitas kepemilikan bangunan tersebut. Untuk itu, Anda perlu memiliki sertifikat hak guna bangunan yang sah. Sertifikat ini menjadi bukti resmi bahwa Anda memiliki hak untuk menggunakan dan memanfaatkan bangunan tersebut sesuai dengan ketentuan yang berlaku.
Dengan sertifikat yang lengkap, Anda bisa merasa tenang dan nyaman dalam membangun serta menikmati hunian impian Anda.
- Contoh: Potongan horizontal pada lantai 1 sebuah rumah menunjukkan tata letak ruang tamu, ruang makan, dan dapur, serta posisi tangga menuju lantai 2.
Potongan Vertikal

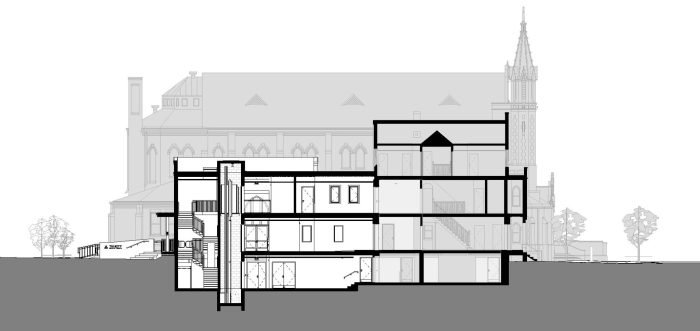

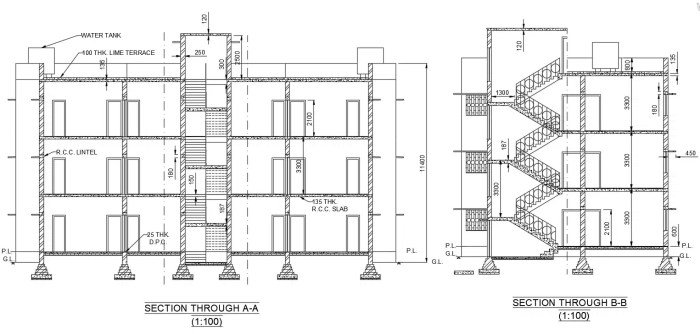

Potongan vertikal adalah gambar yang menunjukkan penampang bangunan dari samping. Jenis potongan ini digunakan untuk menunjukkan tinggi bangunan, ketinggian lantai, dan detail konstruksi seperti atap, dinding, dan fondasi. Potongan vertikal juga membantu dalam memahami hubungan antar lantai dan akses vertikal seperti tangga atau lift.
Membangun rumah atau gedung tentu membutuhkan berbagai macam potongan bangunan. Mulai dari batu bata, semen, hingga genteng, semuanya berperan penting dalam mendirikan struktur yang kokoh. Jika kamu sedang mencari berbagai macam potongan bangunan berkualitas dengan harga yang kompetitif, depo bangunan alam sutera bisa menjadi pilihan yang tepat.
Di sana, kamu bisa menemukan berbagai macam kebutuhan material bangunan dengan kualitas terbaik. Setelah mendapatkan potongan bangunan yang kamu butuhkan, pastikan kamu juga memperhatikan aspek keamanan dan teknik pemasangan yang benar agar struktur bangunan tetap kuat dan tahan lama.
- Contoh: Potongan vertikal pada bagian depan rumah menunjukkan tinggi bangunan, posisi jendela dan pintu, serta detail konstruksi atap dan dinding.
Potongan Detail

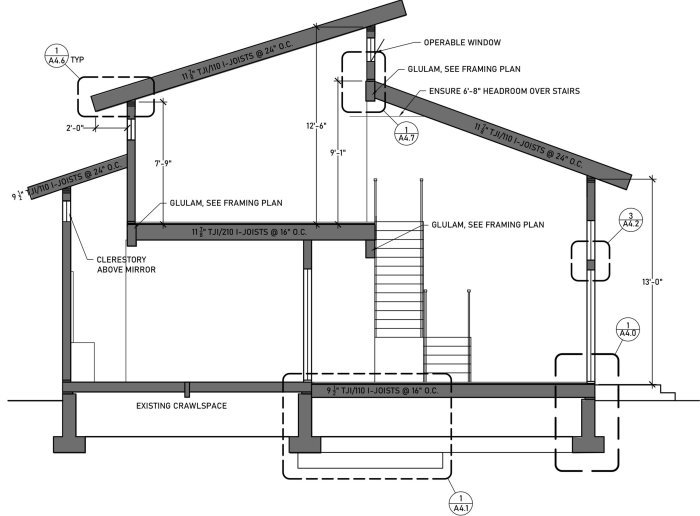

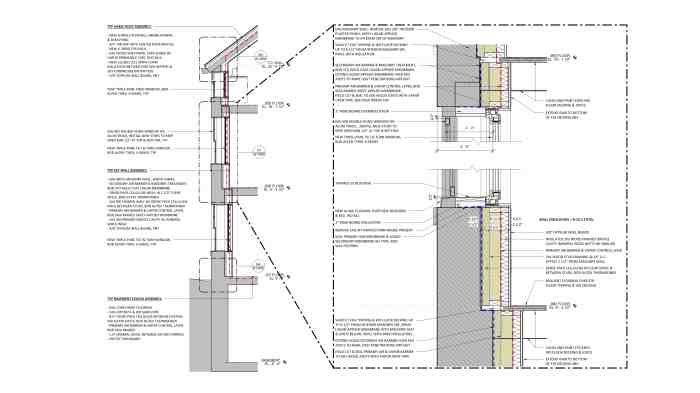

Potongan detail adalah gambar yang menunjukkan detail spesifik dari suatu bagian bangunan. Jenis potongan ini digunakan untuk menjelaskan konstruksi yang kompleks, seperti sambungan antar material, detail aksesoris, atau elemen struktural khusus. Potongan detail memberikan informasi yang lebih mendalam tentang konstruksi dan material yang digunakan.
- Contoh: Potongan detail pada sambungan antar balok beton dan kolom baja menunjukkan detail konstruksi dan material yang digunakan, seperti baut, pelat baja, dan beton.
Potongan Kombinasi

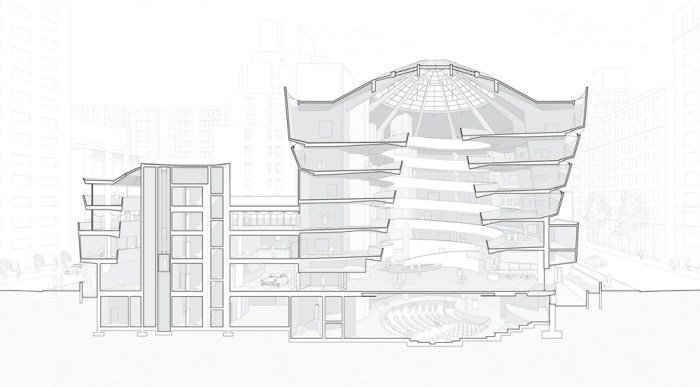

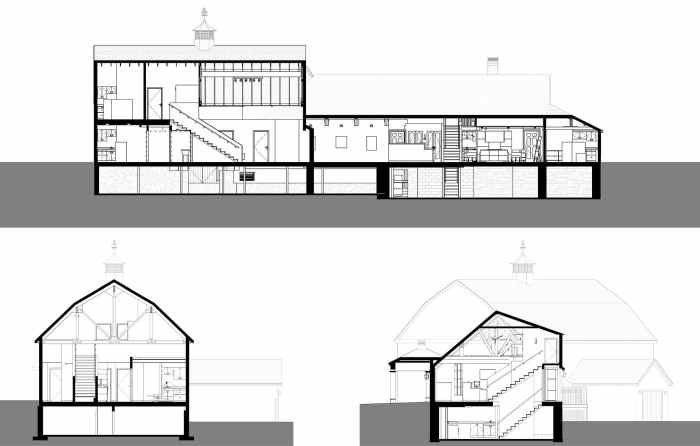

Potongan kombinasi adalah gambar yang menggabungkan potongan horizontal dan vertikal untuk menunjukkan penampang bangunan yang lebih lengkap. Jenis potongan ini digunakan untuk menggambarkan hubungan antar elemen bangunan, seperti hubungan antar lantai, posisi tangga, dan detail konstruksi yang kompleks. Potongan kombinasi memberikan pemahaman yang lebih komprehensif tentang konstruksi bangunan.
- Contoh: Potongan kombinasi pada bagian depan rumah menunjukkan tata letak ruangan, tinggi bangunan, posisi tangga, dan detail konstruksi atap dan dinding.
Tabel Jenis-Jenis Potongan Bangunan
| Jenis Potongan | Tujuan | Ciri-Ciri |
|---|---|---|
| Potongan Horizontal | Menunjukkan tata letak ruangan, posisi dinding, dan elemen struktural lainnya. | Menampilkan penampang bangunan dari atas. |
| Potongan Vertikal | Menunjukkan tinggi bangunan, ketinggian lantai, dan detail konstruksi seperti atap, dinding, dan fondasi. | Menampilkan penampang bangunan dari samping. |
| Potongan Detail | Menjelaskan konstruksi yang kompleks, seperti sambungan antar material, detail aksesoris, atau elemen struktural khusus. | Menampilkan detail spesifik dari suatu bagian bangunan. |
| Potongan Kombinasi | Menggambarkan hubungan antar elemen bangunan, seperti hubungan antar lantai, posisi tangga, dan detail konstruksi yang kompleks. | Menggabungkan potongan horizontal dan vertikal. |
Manfaat Potongan Bangunan
- Membantu dalam perencanaan awal bangunan dengan menunjukkan tata letak ruangan, posisi dinding, dan elemen struktural lainnya.
- Memberikan informasi yang jelas tentang konstruksi bangunan, material yang digunakan, dan detail penting lainnya.
- Memudahkan komunikasi antara arsitek, insinyur, dan kontraktor dalam proses konstruksi.
- Membantu dalam analisis dan evaluasi desain bangunan.
Kekurangan Potongan Bangunan
- Membutuhkan keahlian khusus untuk menginterpretasikan gambar potongan.
- Potongan bangunan tidak selalu menunjukkan semua detail konstruksi.
- Potongan bangunan dapat menjadi kompleks dan sulit dipahami bagi orang awam.
Elemen Potongan Bangunan
Potongan bangunan merupakan representasi visual yang penting dalam arsitektur dan konstruksi. Potongan bangunan menggambarkan penampang vertikal suatu bangunan, menunjukkan susunan dan hubungan antar elemen struktural, material, dan ruang. Dengan memahami elemen-elemen yang terdapat pada potongan bangunan, kita dapat memperoleh gambaran yang lebih komprehensif tentang desain dan konstruksi suatu bangunan.
Identifikasi Elemen Potongan Bangunan
Potongan bangunan menampilkan berbagai elemen penting yang saling terhubung untuk membentuk struktur bangunan yang kokoh dan fungsional. Elemen-elemen ini dapat dikelompokkan berdasarkan fungsinya, yaitu sebagai elemen struktural, elemen non-struktural, dan elemen utilitas.
Elemen Struktural
Elemen struktural merupakan elemen yang bertanggung jawab untuk menahan beban dan menjaga stabilitas bangunan. Elemen-elemen ini umumnya terbuat dari material yang kuat seperti beton, baja, dan kayu. Berikut adalah beberapa contoh elemen struktural yang umum terdapat pada potongan bangunan:
- Pondasi:Elemen paling bawah yang menopang seluruh beban bangunan dan mentransfernya ke tanah. Jenis pondasi yang digunakan bergantung pada kondisi tanah dan beban bangunan.
- Kolom:Elemen vertikal yang menopang beban dari atap dan lantai, serta mentransfernya ke pondasi. Kolom biasanya terbuat dari beton bertulang, baja, atau kayu.
- Balok:Elemen horizontal yang menopang beban dari lantai dan atap, serta mentransfernya ke kolom atau dinding. Balok biasanya terbuat dari beton bertulang, baja, atau kayu.
- Dinding Penahan Beban:Dinding yang dirancang untuk menahan beban dari atap dan lantai, serta beban lateral seperti angin atau gempa bumi. Dinding penahan beban biasanya terbuat dari beton bertulang, batu bata, atau blok beton.
- Atap:Elemen penutup paling atas yang melindungi bangunan dari hujan, sinar matahari, dan angin. Atap biasanya terbuat dari bahan tahan cuaca seperti genteng, asbes, atau seng.
Elemen Non-Struktural
Elemen non-struktural merupakan elemen yang tidak berperan dalam menahan beban bangunan, namun memiliki fungsi penting dalam estetika, kenyamanan, dan fungsionalitas bangunan. Berikut adalah beberapa contoh elemen non-struktural yang umum terdapat pada potongan bangunan:
- Dinding Partisi:Dinding yang membagi ruangan dan tidak dirancang untuk menahan beban. Dinding partisi biasanya terbuat dari bahan ringan seperti gypsum board, kayu, atau kaca.
- Pintu dan Jendela:Elemen yang memungkinkan akses dan ventilasi ke dalam bangunan. Pintu dan jendela biasanya terbuat dari kayu, baja, atau aluminium.
- Plafon:Elemen penutup bagian bawah ruangan yang memberikan estetika dan akustik yang baik. Plafon biasanya terbuat dari gypsum board, kayu, atau bahan akustik.
- Finishing Lantai:Material yang menutupi lantai, memberikan estetika dan kenyamanan. Finishing lantai dapat berupa keramik, kayu, vinyl, atau karpet.
Elemen Utilitas
Elemen utilitas merupakan elemen yang mendukung sistem utilitas bangunan, seperti sistem air, listrik, dan ventilasi. Berikut adalah beberapa contoh elemen utilitas yang umum terdapat pada potongan bangunan:
- Pipa Air:Pipa yang mengalirkan air bersih dan air limbah ke dan dari bangunan. Pipa air biasanya terbuat dari PVC, PPR, atau besi.
- Kabel Listrik:Kabel yang mengalirkan arus listrik ke berbagai peralatan dan lampu dalam bangunan. Kabel listrik biasanya terbuat dari tembaga atau aluminium.
- Saluran Ventilasi:Saluran yang mengalirkan udara segar dan mengeluarkan udara kotor dari bangunan. Saluran ventilasi biasanya terbuat dari galvanis atau PVC.
Tabel Elemen Potongan Bangunan dan Fungsinya
| Elemen | Fungsi |
|---|---|
| Pondasi | Menopang seluruh beban bangunan dan mentransfernya ke tanah. |
| Kolom | Menopang beban dari atap dan lantai, serta mentransfernya ke pondasi. |
| Balok | Menopang beban dari lantai dan atap, serta mentransfernya ke kolom atau dinding. |
| Dinding Penahan Beban | Menahan beban dari atap dan lantai, serta beban lateral seperti angin atau gempa bumi. |
| Atap | Melindungi bangunan dari hujan, sinar matahari, dan angin. |
| Dinding Partisi | Membagi ruangan dan tidak dirancang untuk menahan beban. |
| Pintu dan Jendela | Memungkinkan akses dan ventilasi ke dalam bangunan. |
| Plafon | Memberikan estetika dan akustik yang baik. |
| Finishing Lantai | Memberikan estetika dan kenyamanan. |
| Pipa Air | Mengalirkan air bersih dan air limbah ke dan dari bangunan. |
| Kabel Listrik | Mengalirkan arus listrik ke berbagai peralatan dan lampu dalam bangunan. |
| Saluran Ventilasi | Mengalirkan udara segar dan mengeluarkan udara kotor dari bangunan. |
Contoh Ilustrasi Potongan Bangunan

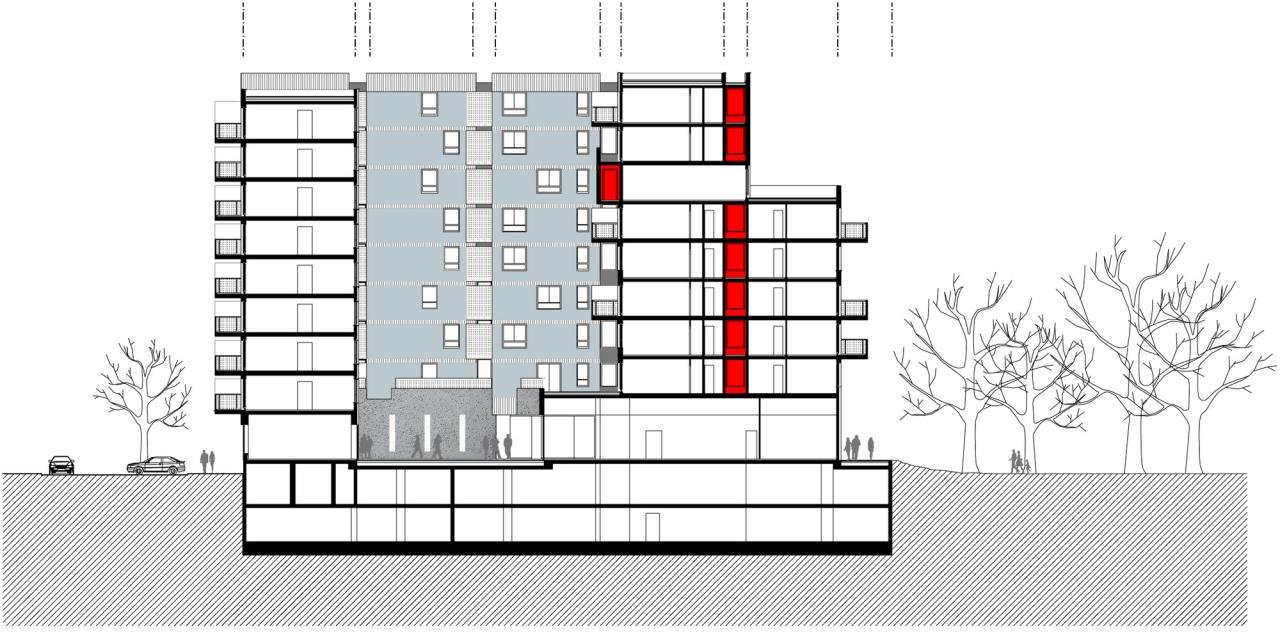

Ilustrasi potongan bangunan menunjukkan penampang vertikal suatu bangunan, menampilkan elemen-elemen struktural, non-struktural, dan utilitas yang saling berhubungan. Sebagai contoh, sebuah potongan bangunan rumah tinggal sederhana dapat menunjukkan pondasi yang menopang kolom dan balok, dinding penahan beban yang menopang atap, serta sistem utilitas seperti pipa air, kabel listrik, dan saluran ventilasi yang terintegrasi dalam struktur bangunan.
Ilustrasi ini dapat memberikan gambaran yang jelas tentang bagaimana elemen-elemen tersebut bekerja sama untuk membentuk struktur bangunan yang kokoh dan fungsional.
Simbol dan Notasi Potongan Bangunan
Potongan bangunan adalah representasi grafis yang menunjukkan struktur bangunan dari sisi samping. Potongan bangunan ini menggunakan simbol dan notasi khusus untuk mewakili berbagai elemen bangunan, seperti dinding, lantai, atap, pintu, jendela, dan furnitur. Memahami simbol dan notasi ini sangat penting untuk membaca dan menginterpretasikan potongan bangunan dengan benar.
Tabel Simbol dan Notasi Potongan Bangunan
Berikut adalah tabel yang berisi simbol dan notasi umum yang digunakan pada potongan bangunan, beserta arti dan maknanya:
| Simbol | Arti | Keterangan |
|---|---|---|
| ■ | Dinding | Garis tebal menunjukkan dinding yang terlihat, garis tipis menunjukkan dinding yang tersembunyi. |
| □ | Lantai | Garis tipis menunjukkan lantai yang terlihat, garis tebal menunjukkan lantai yang tersembunyi. |
| ▢ | Atap | Garis miring menunjukkan atap yang terlihat, garis putus-putus menunjukkan atap yang tersembunyi. |
| ▣ | Pintu | Garis putus-putus menunjukkan pintu yang terbuka, garis penuh menunjukkan pintu yang tertutup. |
| ▤ | Jendela | Garis putus-putus menunjukkan jendela yang terbuka, garis penuh menunjukkan jendela yang tertutup. |
| ▥ | Furnitur | Simbol yang digunakan untuk menunjukkan berbagai jenis furnitur, seperti meja, kursi, dan lemari. |
| ▦ | Tangga | Garis putus-putus menunjukkan tangga yang terlihat, garis penuh menunjukkan tangga yang tersembunyi. |
| ▧ | Kolom | Garis tebal menunjukkan kolom yang terlihat, garis tipis menunjukkan kolom yang tersembunyi. |
| ▨ | Balok | Garis tebal menunjukkan balok yang terlihat, garis tipis menunjukkan balok yang tersembunyi. |
| ▩ | Batu bata | Garis tipis menunjukkan batu bata yang terlihat, garis tebal menunjukkan batu bata yang tersembunyi. |
| ▪ | Beton | Garis tebal menunjukkan beton yang terlihat, garis tipis menunjukkan beton yang tersembunyi. |
| ▫ | Kayu | Garis tipis menunjukkan kayu yang terlihat, garis tebal menunjukkan kayu yang tersembunyi. |
Contoh Ilustrasi Potongan Bangunan
Berikut adalah contoh ilustrasi potongan bangunan yang menunjukkan penggunaan simbol dan notasi:
Misalnya, dalam potongan bangunan, garis tebal yang menghubungkan dua titik menunjukkan dinding yang terlihat. Garis tipis menunjukkan dinding yang tersembunyi. Simbol pintu yang digambarkan sebagai garis putus-putus menunjukkan pintu yang terbuka, sementara garis penuh menunjukkan pintu yang tertutup. Simbol tangga yang digambarkan sebagai garis putus-putus menunjukkan tangga yang terlihat, sementara garis penuh menunjukkan tangga yang tersembunyi.
Simbol furnitur yang digunakan untuk menunjukkan berbagai jenis furnitur, seperti meja, kursi, dan lemari.
Potongan bangunan, seperti batu bata, kayu, dan beton, mungkin tampak sederhana, namun mereka merupakan elemen penting dalam membangun sebuah struktur yang kokoh. Memahami bagaimana potongan-potongan ini bekerja sama untuk membentuk keseluruhan bangunan sangatlah penting, karena bangunan adalah lebih dari sekadar kumpulan material.
Ini adalah hasil dari perencanaan yang cermat, teknik yang tepat, dan kreativitas arsitektur yang memadukan potongan-potongan tersebut menjadi sebuah kesatuan fungsional dan estetis. Dengan memahami pentingnya setiap potongan, kita dapat menghargai kompleksitas dan keindahan sebuah bangunan.
Cara Membaca dan Memahami Simbol dan Notasi
Untuk membaca dan memahami simbol dan notasi pada potongan bangunan, perlu diperhatikan beberapa hal berikut:
- Pahami simbol dan notasi dasar yang digunakan pada potongan bangunan.
- Perhatikan garis tebal dan tipis yang digunakan untuk menunjukkan elemen yang terlihat dan tersembunyi.
- Perhatikan simbol yang digunakan untuk menunjukkan berbagai jenis elemen bangunan, seperti pintu, jendela, tangga, dan furnitur.
- Baca potongan bangunan secara sistematis, mulai dari bagian bawah hingga ke bagian atas.
- Hubungkan simbol dan notasi dengan elemen bangunan yang sebenarnya untuk memahami struktur dan tata letak bangunan secara keseluruhan.
Cara Membuat Potongan Bangunan
Potongan bangunan adalah representasi grafis yang menunjukkan bagian dalam bangunan secara vertikal, memperlihatkan susunan dan hubungan antar ruangan, struktur, dan elemen lainnya. Membuat potongan bangunan merupakan proses penting dalam desain arsitektur, karena memungkinkan perancang untuk memvisualisasikan dan memahami tata letak internal bangunan, serta mengidentifikasi potensi masalah konstruksi atau estetika.
Cara Membuat Potongan Bangunan Secara Manual
Membuat potongan bangunan secara manual membutuhkan ketelitian dan penguasaan teknik menggambar. Berikut adalah langkah-langkahnya:
- Siapkan Denah Bangunan: Gunakan denah bangunan yang telah dibuat sebelumnya sebagai dasar untuk membuat potongan bangunan. Pastikan denah tersebut akurat dan terperinci.
- Tentukan Garis Potongan: Tentukan garis potongan yang akan digunakan untuk membuat potongan bangunan. Garis potongan biasanya ditandai dengan garis tebal dan putus-putus pada denah.
- Proyeksikan Elemen Bangunan: Proyeksikan semua elemen bangunan yang terpotong oleh garis potongan ke bidang potongan. Elemen-elemen ini meliputi dinding, lantai, atap, pintu, jendela, tangga, dan lain sebagainya.
- Tambahkan Detail: Tambahkan detail penting seperti ketebalan dinding, jenis material, ketinggian lantai, dan ukuran ruangan.
- Beri Label: Beri label pada setiap elemen bangunan yang terpotong untuk memperjelas informasi yang disajikan.
- Tambahkan Catatan: Tambahkan catatan atau keterangan tambahan yang diperlukan untuk menjelaskan detail tertentu dalam potongan bangunan.
Contoh Ilustrasi Potongan Bangunan yang Dibuat Secara Manual
Contoh ilustrasi potongan bangunan yang dibuat secara manual dapat berupa gambar sketsa atau gambar teknis yang menunjukkan potongan bangunan dengan detail yang lengkap. Misalnya, potongan bangunan rumah dapat menunjukkan tata letak ruangan, tinggi langit-langit, dan posisi tangga. Gambar tersebut dapat berupa sketsa sederhana atau gambar teknis yang lebih detail, tergantung pada tujuan dan tingkat kompleksitas potongan bangunan yang dibuat.
Peralatan dan Bahan yang Dibutuhkan
Peralatan dan bahan yang dibutuhkan untuk membuat potongan bangunan secara manual meliputi:
- Papan gambar
- Pensil
- Penggaris
- Mistar segitiga
- Busur derajat
- Kertas gambar
- Penghapus
- Pensil warna (opsional)
Cara Membuat Potongan Bangunan Menggunakan Software Desain Bangunan
Software desain bangunan seperti AutoCAD, Revit, dan SketchUp memungkinkan pembuatan potongan bangunan secara digital dengan lebih mudah dan efisien. Berikut adalah langkah-langkah umumnya:
- Buka Software Desain Bangunan: Buka software desain bangunan yang Anda gunakan dan buat proyek baru.
- Buat Denah Bangunan: Buat denah bangunan dengan menggunakan alat-alat gambar yang tersedia dalam software. Pastikan denah tersebut akurat dan terperinci.
- Tentukan Garis Potongan: Gunakan alat “section plane” atau “cut plane” untuk menentukan garis potongan pada denah bangunan.
- Buat Potongan Bangunan: Software akan secara otomatis menghasilkan potongan bangunan berdasarkan garis potongan yang ditentukan. Anda dapat mengedit dan menambahkan detail pada potongan bangunan sesuai kebutuhan.
- Tambahkan Detail dan Label: Tambahkan detail penting seperti ketebalan dinding, jenis material, ketinggian lantai, dan ukuran ruangan. Beri label pada setiap elemen bangunan yang terpotong.
- Simpan dan Ekspor: Simpan potongan bangunan yang telah selesai dan ekspor dalam format yang sesuai, seperti PDF atau gambar.
Penerapan Potongan Bangunan
Potongan bangunan merupakan alat yang sangat penting dalam dunia arsitektur dan konstruksi. Gambar ini memberikan representasi visual yang detail tentang struktur bangunan, termasuk material, dimensi, dan hubungan antar komponen. Potongan bangunan memungkinkan para arsitek, insinyur, dan kontraktor untuk memahami desain secara menyeluruh, mengidentifikasi potensi masalah, dan memastikan pelaksanaan konstruksi yang akurat.
Contoh Penggunaan Potongan Bangunan
Potongan bangunan memiliki beragam aplikasi dalam berbagai bidang. Berikut adalah beberapa contoh:
- Arsitektur:Potongan bangunan digunakan untuk mengilustrasikan tata letak ruangan, hubungan antar lantai, dan detail konstruksi. Ini membantu dalam proses perencanaan dan desain, memastikan fungsionalitas dan estetika bangunan.
- Konstruksi:Potongan bangunan berfungsi sebagai panduan bagi kontraktor dalam membangun struktur. Gambar ini memberikan informasi detail tentang dimensi, material, dan teknik konstruksi, sehingga mengurangi risiko kesalahan dan memastikan kualitas bangunan.
- Teknik Sipil:Potongan bangunan digunakan untuk menganalisis kekuatan struktur, aliran air, dan sistem utilitas. Ini membantu insinyur dalam merancang sistem yang efisien dan aman.
- Renovasi dan Rehabilitasi:Potongan bangunan membantu dalam memahami struktur bangunan yang sudah ada, mengidentifikasi masalah, dan merencanakan renovasi atau rehabilitasi yang tepat.
Peran Potongan Bangunan dalam Perencanaan dan Konstruksi
Potongan bangunan memainkan peran krusial dalam proses perencanaan dan konstruksi. Gambar ini membantu dalam:
- Memvisualisasikan Desain:Potongan bangunan memberikan representasi visual yang jelas tentang struktur bangunan, memungkinkan semua pihak yang terlibat untuk memahami desain secara menyeluruh.
- Menganalisis Fungsi dan Estetika:Potongan bangunan membantu dalam menganalisis fungsi dan estetika bangunan, memastikan bahwa desain memenuhi kebutuhan dan preferensi pengguna.
- Mengidentifikasi Potensi Masalah:Gambar ini memungkinkan untuk mengidentifikasi potensi masalah konstruksi, seperti konflik antar komponen, aksesibilitas yang buruk, atau masalah struktural, sebelum konstruksi dimulai.
- Merencanakan Logistik Konstruksi:Potongan bangunan membantu dalam merencanakan logistik konstruksi, seperti urutan pekerjaan, material yang dibutuhkan, dan peralatan yang diperlukan.
Pentingnya Akurasi dan Detail dalam Pembuatan Potongan Bangunan
Akurasi dan detail merupakan faktor penting dalam pembuatan potongan bangunan. Kesalahan dalam dimensi, material, atau teknik konstruksi dapat mengakibatkan masalah serius selama konstruksi, seperti:
- Kesalahan Konstruksi:Kesalahan dalam dimensi atau material dapat mengakibatkan kesalahan konstruksi, yang dapat menyebabkan biaya tambahan dan waktu yang terbuang.
- Masalah Struktural:Kesalahan dalam teknik konstruksi dapat mengakibatkan masalah struktural, yang dapat membahayakan keselamatan dan stabilitas bangunan.
- Konflik Antar Komponen:Kesalahan dalam desain dapat menyebabkan konflik antar komponen, seperti pipa yang berbenturan dengan balok atau kabel yang melewati area yang tidak tepat.
Oleh karena itu, sangat penting untuk memastikan bahwa potongan bangunan dibuat dengan akurasi dan detail yang tinggi. Ini melibatkan penggunaan perangkat lunak desain yang tepat, data yang akurat, dan pengecekan yang teliti.
Peran Potongan Bangunan dalam Pengawasan dan Evaluasi Konstruksi
Potongan bangunan juga memainkan peran penting dalam proses pengawasan dan evaluasi konstruksi. Gambar ini membantu dalam:
- Memastikan Kesesuaian Konstruksi:Potongan bangunan digunakan untuk memastikan bahwa konstruksi dilakukan sesuai dengan desain yang telah disetujui.
- Mendeteksi Kesalahan:Gambar ini membantu dalam mendeteksi kesalahan konstruksi, seperti dimensi yang salah, material yang tidak sesuai, atau teknik konstruksi yang tidak tepat.
- Menganalisis Masalah:Potongan bangunan membantu dalam menganalisis masalah konstruksi, seperti retakan, kebocoran, atau masalah struktural, untuk menentukan penyebab dan solusi yang tepat.
- Mengevaluasi Kualitas Konstruksi:Potongan bangunan digunakan untuk mengevaluasi kualitas konstruksi, memastikan bahwa bangunan memenuhi standar keselamatan dan kualitas yang ditetapkan.
Ringkasan Terakhir
Potongan bangunan merupakan alat yang ampuh dalam dunia arsitektur dan konstruksi. Kemampuan untuk membaca, memahami, dan bahkan membuat potongan bangunan sendiri akan sangat bermanfaat bagi siapa saja yang terlibat dalam proses perencanaan, pembangunan, dan pengelolaan bangunan. Dengan pemahaman yang baik tentang potongan bangunan, kita dapat menciptakan struktur yang indah, fungsional, dan aman untuk generasi mendatang.
Ringkasan FAQ
Bagaimana cara membuat potongan bangunan secara manual?
Pembuatan potongan bangunan secara manual membutuhkan ketelitian dan keahlian menggambar. Anda perlu menggunakan alat gambar seperti pensil, penggaris, jangka, dan busur untuk menggambar potongan bangunan dengan skala yang tepat.
Apakah ada software yang dapat membantu membuat potongan bangunan?
Ya, banyak software desain bangunan yang dapat membantu membuat potongan bangunan, seperti AutoCAD, Revit, dan SketchUp. Software ini menyediakan berbagai alat dan fitur yang mempermudah proses pembuatan potongan bangunan.
Apa saja contoh penggunaan potongan bangunan dalam berbagai bidang?
Potongan bangunan digunakan dalam berbagai bidang seperti arsitektur, konstruksi, perencanaan kota, dan bahkan dalam desain interior.
