Memahami Bagian-Bagian Gambar Konstruksi Bangunan

Jelaskan bagian bagian dari gambar konstruksi bangunan – Bayangkan sebuah bangunan berdiri kokoh, menjulang tinggi dengan berbagai fungsi. Di balik keindahan dan kemegahannya, terdapat sebuah kerangka kompleks yang tergambar dalam detail di gambar konstruksi. Gambar ini bagaikan peta yang memandu proses pembangunan, memuat informasi tentang setiap bagian bangunan, mulai dari fondasi yang menjadi dasar hingga atap yang melindungi.

Memahami bagian-bagian dalam gambar konstruksi bangunan sangat penting, baik bagi arsitek, insinyur, maupun pemilik bangunan. Gambar ini menjadi alat komunikasi yang efektif untuk menyampaikan desain, material, dan metode konstruksi. Dengan memahami simbol-simbol dan detail yang tercantum, kita dapat menelusuri proses pembangunan, memastikan ketepatan pelaksanaan, dan mencapai hasil akhir yang sesuai harapan.

Table of Contents

Fondasi

Fondasi merupakan bagian paling bawah dari sebuah bangunan yang berfungsi sebagai penyangga beban bangunan dan mentransfernya ke tanah. Fondasi yang kuat dan stabil sangat penting untuk memastikan bangunan berdiri kokoh dan tahan lama. Ada beberapa jenis fondasi yang umum digunakan dalam konstruksi bangunan, masing-masing memiliki kelebihan dan kekurangannya sendiri.

Pemilihan jenis fondasi yang tepat akan bergantung pada berbagai faktor, seperti jenis tanah, beban bangunan, dan kondisi lingkungan.

Jenis-Jenis Fondasi

Berikut ini adalah beberapa jenis fondasi yang umum digunakan dalam konstruksi bangunan:

Fondasi dangkal
Fondasi dalam
Fondasi tiang pancang

Fondasi Dangkal

Fondasi dangkal adalah jenis fondasi yang terletak dekat dengan permukaan tanah. Fondasi dangkal biasanya digunakan untuk bangunan dengan beban ringan hingga sedang, dan tanah yang cukup kuat untuk menopang beban tersebut. Contoh fondasi dangkal antara lain:

Footings: Footings adalah fondasi yang berbentuk persegi panjang atau bulat yang digunakan untuk menopang kolom atau dinding. Footings biasanya dibuat dari beton bertulang.
Slab-on-grade: Slab-on-grade adalah fondasi yang berupa lempengan beton yang dituangkan langsung di atas tanah. Jenis fondasi ini sering digunakan untuk bangunan bertingkat satu, seperti rumah tinggal.
Wall footings: Wall footings adalah fondasi yang digunakan untuk menopang dinding bangunan. Wall footings biasanya dibuat dari beton bertulang.

Ilustrasi Fondasi Bangunan

Berikut adalah ilustrasi fondasi bangunan dengan label bagian-bagiannya:

Gambar menunjukkan sebuah bangunan bertingkat satu dengan fondasi dangkal. Fondasi terdiri dari footings untuk kolom dan wall footings untuk dinding. Footings dihubungkan dengan slab-on-grade yang berfungsi sebagai lantai bangunan. Footings dan slab-on-grade terbuat dari beton bertulang. Kolom bangunan dihubungkan dengan footings dan menopang beban bangunan.

Dinding bangunan dihubungkan dengan wall footings dan menopang beban bangunan.

Tabel Perbandingan Kelebihan dan Kekurangan

Jenis Fondasi	Kelebihan	Kekurangan
Fondasi Dangkal	Biaya konstruksi relatif murah Proses konstruksi relatif cepat Cocok untuk bangunan dengan beban ringan hingga sedang	Tidak cocok untuk tanah yang lemah Tidak cocok untuk bangunan dengan beban berat
Fondasi Dalam	Cocok untuk tanah yang lemah Cocok untuk bangunan dengan beban berat	Biaya konstruksi relatif mahal Proses konstruksi relatif lama
Fondasi Tiang Pancang	Cocok untuk tanah yang lunak atau berlumpur Cocok untuk bangunan dengan beban berat	Biaya konstruksi relatif mahal Proses konstruksi relatif kompleks

Fungsi Fondasi dalam Struktur Bangunan

Fondasi memiliki fungsi yang sangat penting dalam struktur bangunan. Fungsi utama fondasi adalah untuk:

Menopang beban bangunan: Fondasi mentransfer beban bangunan ke tanah melalui footings atau tiang pancang. Beban bangunan meliputi berat bangunan itu sendiri, berat orang, furnitur, dan peralatan.
Menjaga kestabilan bangunan: Fondasi yang kuat dan stabil akan mencegah bangunan dari ambruk atau miring.
Melindungi bangunan dari kerusakan: Fondasi dapat melindungi bangunan dari kerusakan akibat perubahan kondisi tanah, seperti gempa bumi atau tanah longsor.

Memahami bagian-bagian dari gambar konstruksi bangunan, seperti pondasi, kolom, dan balok, akan memudahkan kita untuk membayangkan bentuk bangunan secara keseluruhan. Bayangkan saja kompleksitas struktur yang ada pada mega bangunan seperti gedung pencakar langit, setiap detailnya memiliki peran penting dalam menopang dan menjaga kestabilan bangunan yang menjulang tinggi.

Dengan memahami dasar-dasar konstruksi, kita dapat lebih menghargai kehebatan arsitektur dan engineering di balik bangunan-bangunan megah tersebut.

Struktur

Struktur merupakan tulang punggung sebuah bangunan, yang berperan penting dalam menopang beban dan menjaga kestabilan bangunan. Struktur bangunan yang baik akan memastikan keamanan dan kenyamanan penghuni, serta meminimalkan risiko kerusakan akibat gempa bumi atau bencana alam lainnya. Struktur bangunan dirancang berdasarkan prinsip-prinsip ilmu mekanika dan rekayasa, dengan mempertimbangkan faktor-faktor seperti jenis tanah, beban bangunan, dan kondisi lingkungan.

Jenis-jenis Struktur Bangunan

Terdapat berbagai jenis struktur bangunan yang umum digunakan, masing-masing memiliki karakteristik dan keunggulan tersendiri. Berikut adalah beberapa jenis struktur bangunan yang umum ditemukan:

Struktur rangka baja: Struktur ini terbuat dari baja yang memiliki kekuatan tarik dan tekan yang tinggi. Struktur rangka baja banyak digunakan pada bangunan bertingkat tinggi, jembatan, dan gedung industri karena memiliki daya tahan yang baik terhadap beban berat dan tahan terhadap api.
Struktur beton bertulang: Struktur ini terbuat dari beton yang diperkuat dengan tulangan baja. Beton bertulang memiliki kekuatan tekan yang tinggi dan tahan terhadap cuaca, sehingga banyak digunakan pada bangunan bertingkat rendah, rumah tinggal, dan infrastruktur seperti jalan dan jembatan.
Struktur kayu: Struktur ini terbuat dari kayu yang ringan dan mudah dibentuk. Struktur kayu banyak digunakan pada bangunan tradisional, rumah tinggal, dan bangunan sementara. Kayu juga merupakan material yang ramah lingkungan dan dapat diperbarui.
Struktur batu bata: Struktur ini terbuat dari batu bata yang disusun dengan menggunakan mortar. Struktur batu bata memiliki kekuatan tekan yang tinggi dan tahan lama, namun lebih berat dibandingkan dengan struktur beton atau kayu. Struktur batu bata banyak digunakan pada bangunan tradisional dan bangunan bersejarah.

Contoh Bahan Konstruksi untuk Setiap Jenis Struktur

Jenis Struktur	Contoh Bahan Konstruksi
Struktur rangka baja	Baja profil, baja lembaran, baja siku, baja bulat
Struktur beton bertulang	Beton, tulangan baja, semen, pasir, kerikil
Struktur kayu	Kayu balok, kayu papan, kayu lapis, kayu olahan
Struktur batu bata	Batu bata merah, batu bata putih, mortar, semen, pasir

Fungsi Struktur dalam Menopang Beban Bangunan

Struktur bangunan dirancang untuk menopang beban yang bekerja pada bangunan, baik beban mati (beban permanen) maupun beban hidup (beban yang berubah-ubah). Beban mati meliputi berat bangunan itu sendiri, seperti dinding, lantai, atap, dan instalasi. Beban hidup meliputi beban yang disebabkan oleh aktivitas manusia, seperti furnitur, peralatan, dan orang-orang.

Struktur bangunan berfungsi untuk menyalurkan beban dari atap dan lantai ke fondasi, sehingga beban terdistribusi secara merata dan tidak membebani satu titik tertentu. Sistem struktur yang baik akan memastikan bahwa bangunan tetap stabil dan aman, bahkan ketika terkena beban yang besar.

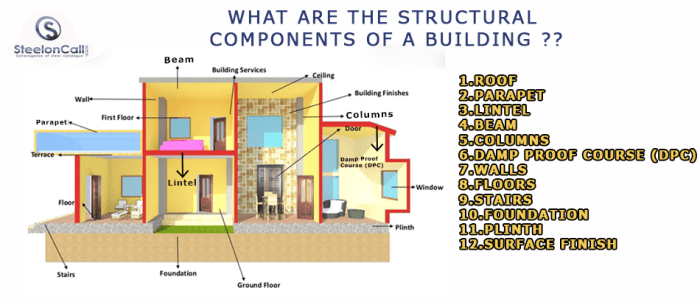

Contoh Gambar Ilustrasi Struktur Bangunan dengan Label Bagian-Bagiannya

Sebagai contoh, struktur bangunan bertingkat rendah umumnya terdiri dari pondasi, kolom, balok, dan pelat lantai. Pondasi berfungsi untuk menopang seluruh beban bangunan dan mentransfernya ke tanah. Kolom berfungsi untuk menopang balok dan pelat lantai, sedangkan balok berfungsi untuk menopang pelat lantai dan atap.

Menjelaskan bagian-bagian dari gambar konstruksi bangunan bisa jadi gampang-gampang susah. Misalnya, kamu bisa lihat kolom, balok, dan dinding yang membentuk kerangka bangunan. Nah, elemen-elemen ini merupakan bagian dari apa yang disebut sebagai elemen elemen struktur bangunan. Pahami elemen-elemen struktur ini penting banget untuk memahami bagaimana sebuah bangunan berdiri kokoh.

Selain itu, gambar konstruksi juga bisa menampilkan detail material yang digunakan, seperti beton, baja, atau kayu. Jadi, kamu bisa membayangkan bagaimana bangunan tersebut akan terlihat dan berfungsi nantinya.

Pelat lantai berfungsi sebagai lantai bangunan dan menopang beban yang bekerja pada lantai.

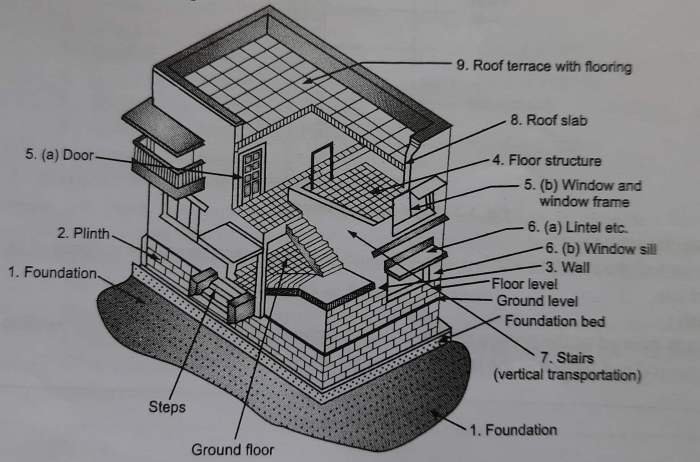

Ilustrasi struktur bangunan bertingkat rendah dengan label bagian-bagiannya:

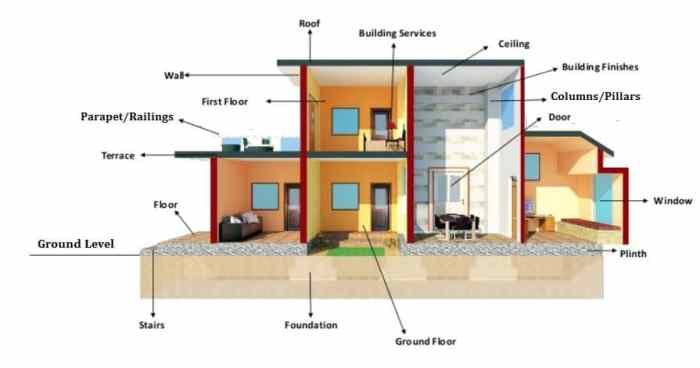

Gambar ilustrasi struktur bangunan bertingkat rendah dengan label bagian-bagiannya:

Pondasi: Bagian terbawah bangunan yang berfungsi untuk menopang seluruh beban bangunan dan mentransfernya ke tanah.
Kolom: Bagian tegak yang berfungsi untuk menopang balok dan pelat lantai.
Balok: Bagian horizontal yang berfungsi untuk menopang pelat lantai dan atap.
Pelat lantai: Bagian horizontal yang berfungsi sebagai lantai bangunan dan menopang beban yang bekerja pada lantai.

Dinding dan Partisi

Dinding dan partisi merupakan elemen penting dalam konstruksi bangunan yang memiliki peran vital dalam mendefinisikan ruang, memberikan dukungan struktural, dan meningkatkan estetika bangunan. Dinding berfungsi sebagai pembatas ruangan, memberikan privasi, dan keamanan, sementara partisi lebih fleksibel dan dapat digunakan untuk memisahkan ruang dalam satu ruangan.

Jenis Material Dinding dan Partisi

Material yang digunakan untuk membangun dinding dan partisi sangat beragam, dengan masing-masing memiliki kelebihan dan kekurangan tersendiri. Berikut adalah beberapa jenis material yang umum digunakan:

Bata: Bata merupakan material yang kuat, tahan lama, dan mudah didapat. Bata dapat dibuat dari tanah liat, beton, atau batu bata. Bata memiliki kemampuan isolasi termal yang baik dan dapat memberikan tampilan yang klasik dan elegan. Namun, bata dapat menjadi berat dan membutuhkan waktu yang lama untuk dipasang.
Beton: Beton merupakan material yang kuat dan tahan lama, serta dapat dibentuk dengan berbagai cara. Beton dapat digunakan untuk membangun dinding, partisi, dan kolom. Beton memiliki kemampuan isolasi termal yang baik dan dapat memberikan tampilan yang modern. Namun, beton dapat menjadi berat dan membutuhkan waktu yang lama untuk dipasang.
Kayu: Kayu merupakan material yang ringan, mudah dibentuk, dan ramah lingkungan. Kayu dapat digunakan untuk membangun dinding, partisi, dan rangka atap. Kayu memiliki kemampuan isolasi termal yang baik dan dapat memberikan tampilan yang hangat dan natural. Namun, kayu mudah terbakar dan rentan terhadap serangan serangga.
Gipsum: Gipsum merupakan material yang ringan, mudah dibentuk, dan cepat kering. Gipsum dapat digunakan untuk membangun dinding, partisi, dan langit-langit. Gipsum memiliki kemampuan isolasi termal yang baik dan dapat memberikan tampilan yang halus dan bersih. Namun, gipsum mudah rusak dan tidak tahan terhadap air.
Baja Ringan: Baja ringan merupakan material yang ringan, kuat, dan tahan lama. Baja ringan dapat digunakan untuk membangun dinding, partisi, dan rangka atap. Baja ringan memiliki kemampuan isolasi termal yang baik dan dapat memberikan tampilan yang modern. Namun, baja ringan dapat berkarat jika tidak dilindungi dengan baik.

Tabel Perbandingan Material Dinding dan Partisi

Material	Kelebihan	Kekurangan
Bata	Kuat, tahan lama, isolasi termal yang baik, tampilan klasik	Berat, membutuhkan waktu lama untuk dipasang
Beton	Kuat, tahan lama, isolasi termal yang baik, tampilan modern	Berat, membutuhkan waktu lama untuk dipasang
Kayu	Ringan, mudah dibentuk, ramah lingkungan, isolasi termal yang baik, tampilan hangat dan natural	Mudah terbakar, rentan terhadap serangan serangga
Gipsum	Ringan, mudah dibentuk, cepat kering, isolasi termal yang baik, tampilan halus dan bersih	Mudah rusak, tidak tahan terhadap air
Baja Ringan	Ringan, kuat, tahan lama, isolasi termal yang baik, tampilan modern	Dapat berkarat jika tidak dilindungi dengan baik

Fungsi Dinding dan Partisi

Dinding dan partisi memiliki fungsi yang vital dalam struktur bangunan, antara lain:

Pembatas Ruang: Dinding dan partisi berfungsi untuk memisahkan ruang dan menciptakan privasi. Hal ini memungkinkan penghuni untuk memiliki ruang pribadi yang terpisah untuk aktivitas yang berbeda.
Dukungan Struktural: Dinding berfungsi sebagai penyangga beban dan membantu mendistribusikan beban bangunan secara merata. Dinding dapat membantu menstabilkan struktur bangunan dan mencegah kerusakan akibat gempa bumi atau angin kencang.
Isolasi Termal: Dinding dan partisi dapat membantu menjaga suhu ruangan tetap stabil dan mencegah panas atau dingin dari luar masuk ke dalam ruangan. Hal ini dapat membantu mengurangi konsumsi energi dan meningkatkan kenyamanan penghuni.
Isolasi Akustik: Dinding dan partisi dapat membantu mengurangi kebisingan dari luar masuk ke dalam ruangan dan mencegah kebisingan dari dalam ruangan keluar. Hal ini dapat meningkatkan privasi dan kenyamanan penghuni.
Estetika: Dinding dan partisi dapat digunakan untuk mempercantik tampilan bangunan. Material yang berbeda dapat memberikan tampilan yang berbeda dan sesuai dengan desain bangunan.

Contoh Gambar Ilustrasi Dinding dan Partisi

Berikut adalah contoh gambar ilustrasi dinding dan partisi dengan label bagian-bagiannya. Gambar ini menunjukkan berbagai jenis material yang digunakan untuk membangun dinding dan partisi, serta fungsi dari masing-masing bagian.

Gambar Ilustrasi Dinding dan Partisi

Pada gambar ilustrasi ini, Anda dapat melihat berbagai jenis material dinding dan partisi, seperti bata, beton, kayu, gipsum, dan baja ringan. Setiap material memiliki kelebihan dan kekurangan yang berbeda, sehingga perlu dipertimbangkan dengan matang saat memilih material untuk dinding dan partisi.

Dinding dan partisi memiliki fungsi yang vital dalam struktur bangunan, seperti pembatas ruang, dukungan struktural, isolasi termal, isolasi akustik, dan estetika. Dengan memilih material yang tepat dan memahami fungsi dari masing-masing bagian, Anda dapat membangun dinding dan partisi yang kuat, aman, dan nyaman.

Atap

Setelah dinding bangunan berdiri kokoh, langkah selanjutnya adalah membangun atap. Atap merupakan bagian penting dari konstruksi bangunan yang berfungsi sebagai pelindung dari cuaca, seperti hujan, panas, dan angin. Atap juga memiliki peran penting dalam estetika bangunan, dan bisa menjadi elemen yang menonjol dalam desain arsitektur.

Sebelum kamu mulai membangun, penting banget untuk memahami gambar konstruksi bangunan. Gambar ini berisi informasi lengkap tentang desain, ukuran, dan detail teknis bangunanmu. Nah, kalau kamu mau membangun rumah, jangan lupa untuk melengkapi dokumen perizinan, termasuk contoh surat izin mendirikan bangunan rumah yang bisa kamu temukan di situs ini.

Setelah semua dokumen lengkap, kamu bisa kembali ke gambar konstruksi dan fokus pada bagian-bagiannya seperti pondasi, struktur, dan detail arsitektur. Dengan memahami gambar ini, proses pembangunan rumahmu akan lebih terarah dan terstruktur.

Atap bangunan terdiri dari beberapa bagian, yaitu rangka atap, penutup atap, dan sistem drainase. Rangka atap berfungsi sebagai penyangga dan penahan beban atap, sementara penutup atap berfungsi sebagai pelindung dari cuaca. Sistem drainase berfungsi untuk mengalirkan air hujan ke saluran pembuangan, sehingga air tidak menggenang di atap.

Jenis-jenis Atap

Ada berbagai jenis atap yang umum digunakan dalam konstruksi bangunan, dengan masing-masing jenis memiliki karakteristik dan keunggulannya sendiri. Berikut ini beberapa jenis atap yang umum digunakan:

Atap datar: Atap datar memiliki kemiringan yang sangat kecil, hampir tidak terlihat. Jenis atap ini sering digunakan pada bangunan modern dan minimalis. Kelebihan atap datar adalah mudah dibersihkan dan dirawat, serta bisa dimanfaatkan sebagai ruang terbuka. Kekurangannya adalah rentan terhadap kebocoran dan membutuhkan sistem drainase yang baik.
Atap miring: Atap miring memiliki kemiringan yang lebih besar daripada atap datar, dan umumnya digunakan pada bangunan tradisional. Jenis atap ini lebih tahan terhadap hujan dan angin, serta lebih mudah untuk mengalirkan air hujan. Kelebihan atap miring adalah lebih tahan lama dan lebih mudah untuk dipasang.

Kekurangannya adalah membutuhkan lahan yang lebih luas dan lebih mahal untuk dibangun.
Atap pelana: Atap pelana memiliki bentuk segitiga dengan dua sisi miring yang bertemu di puncak. Jenis atap ini sering digunakan pada bangunan rumah dan gedung bertingkat rendah. Kelebihan atap pelana adalah kuat, tahan lama, dan mudah untuk dibangun. Kekurangannya adalah membutuhkan lahan yang lebih luas dan lebih mahal untuk dibangun.
Atap limas: Atap limas memiliki bentuk piramida dengan empat sisi miring yang bertemu di puncak. Jenis atap ini sering digunakan pada bangunan mewah dan bersejarah. Kelebihan atap limas adalah kuat, tahan lama, dan memiliki nilai estetika yang tinggi. Kekurangannya adalah membutuhkan lahan yang lebih luas dan lebih mahal untuk dibangun.
Atap mansard: Atap mansard memiliki bentuk miring ganda dengan kemiringan yang lebih curam di bagian atas dan lebih landai di bagian bawah. Jenis atap ini sering digunakan pada bangunan dengan desain klasik. Kelebihan atap mansard adalah memiliki ruang tambahan di bawah atap yang bisa dimanfaatkan sebagai ruang tinggal.

Kekurangannya adalah membutuhkan lahan yang lebih luas dan lebih mahal untuk dibangun.

Material Atap

Material atap merupakan bagian penting dari konstruksi atap yang berfungsi sebagai pelindung dari cuaca. Material atap yang umum digunakan antara lain:

Jenis Atap	Material Atap	Kelebihan	Kekurangan
Atap datar	Genteng beton	Tahan lama, tahan terhadap cuaca, mudah didapat	Berat, mudah retak jika terkena benturan
Atap miring	Genteng tanah liat	Tahan lama, tahan terhadap cuaca, estetis	Berat, mudah pecah jika terkena benturan
Atap pelana	Seng	Ringan, tahan karat, mudah dipasang	Mudah berkarat jika tidak dirawat dengan baik, kurang estetis
Atap limas	Asbes	Ringan, tahan api, tahan terhadap cuaca	Berbahaya bagi kesehatan jika terhirup, mudah pecah jika terkena benturan
Atap mansard	Baja ringan	Ringan, tahan karat, mudah dipasang	Harga relatif mahal, kurang tahan terhadap benturan

Fungsi Atap

Atap memiliki beberapa fungsi penting dalam struktur bangunan, antara lain:

Melindungi bangunan dari cuaca, seperti hujan, panas, dan angin.
Memberikan ruang tambahan di dalam bangunan, seperti ruang loteng atau ruang tambahan.
Meningkatkan nilai estetika bangunan.
Menjadi penyangga dan penahan beban atap.

Contoh Gambar Ilustrasi Atap Bangunan

Berikut ini contoh gambar ilustrasi atap bangunan dengan label bagian-bagiannya:

Gambar ilustrasi atap bangunan: [Gambar ilustrasi atap bangunan dengan label bagian-bagiannya, misalnya: rangka atap, penutup atap, sistem drainase, dll.]

Lantai

Lantai merupakan bagian penting dari sebuah bangunan yang berfungsi sebagai alas untuk aktivitas manusia dan juga sebagai elemen struktural yang menopang beban bangunan. Pemilihan jenis lantai yang tepat sangat penting, mengingat fungsinya yang vital dalam sebuah bangunan. Jenis lantai yang dipilih harus disesuaikan dengan kebutuhan dan fungsi ruangan, serta mempertimbangkan aspek estetika dan budget.

Jenis-Jenis Lantai

Ada berbagai jenis lantai yang umum digunakan dalam konstruksi bangunan, masing-masing dengan karakteristik dan keunggulannya sendiri. Berikut beberapa jenis lantai yang populer:

Lantai Keramik: Lantai keramik merupakan pilihan yang populer karena tahan lama, mudah dibersihkan, dan tersedia dalam berbagai desain dan warna. Keramik juga tahan terhadap air dan noda, sehingga cocok untuk ruangan yang sering terkena air seperti dapur dan kamar mandi.
Lantai Kayu: Lantai kayu memberikan kesan hangat dan natural pada ruangan. Lantai kayu dapat dibuat dari berbagai jenis kayu, seperti jati, meranti, dan mahoni. Meskipun indah, lantai kayu membutuhkan perawatan khusus untuk menjaga keindahannya.
Lantai Marmer: Lantai marmer dikenal karena keindahan dan kemewahannya. Marmer memiliki tekstur yang unik dan tahan lama. Namun, marmer cenderung lebih mahal dan membutuhkan perawatan khusus.
Lantai Granit: Lantai granit memiliki karakteristik yang mirip dengan marmer, yaitu tahan lama dan indah. Granit tersedia dalam berbagai warna dan tekstur, dan lebih tahan terhadap goresan dibandingkan marmer.
Lantai Vinyl: Lantai vinyl merupakan pilihan yang praktis dan ekonomis. Vinyl tersedia dalam berbagai desain dan warna, dan mudah dibersihkan. Vinyl juga tahan terhadap air dan noda, sehingga cocok untuk ruangan yang sering terkena air.
Lantai Beton: Lantai beton merupakan pilihan yang kuat dan tahan lama. Beton dapat di poles atau dicat untuk meningkatkan estetikanya. Lantai beton sering digunakan untuk ruangan yang membutuhkan daya tahan tinggi, seperti garasi dan gudang.

Tabel Jenis Lantai

Berikut tabel yang berisi contoh jenis lantai, material lantai, dan kelebihan dan kekurangannya:

Jenis Lantai	Material Lantai	Kelebihan	Kekurangan
Keramik	Keramik	Tahan lama, mudah dibersihkan, tersedia dalam berbagai desain dan warna, tahan terhadap air dan noda	Bisa licin, mudah pecah jika terbentur benda keras
Kayu	Kayu	Memberikan kesan hangat dan natural, mudah dibersihkan	Rentan terhadap goresan dan noda, membutuhkan perawatan khusus, bisa berjamur jika terkena air
Marmer	Marmer	Keindahan dan kemewahan, tahan lama, tekstur yang unik	Mahal, membutuhkan perawatan khusus, bisa retak jika terkena perubahan suhu yang drastis
Granit	Granit	Tahan lama, indah, tersedia dalam berbagai warna dan tekstur, tahan terhadap goresan	Mahal, membutuhkan perawatan khusus, bisa retak jika terkena perubahan suhu yang drastis
Vinyl	Vinyl	Praktis, ekonomis, tersedia dalam berbagai desain dan warna, mudah dibersihkan, tahan terhadap air dan noda	Tidak tahan terhadap panas, bisa mudah tergores
Beton	Beton	Kuat, tahan lama, mudah dibersihkan	Kurang estetis jika tidak di poles atau dicat

Fungsi Lantai, Jelaskan bagian bagian dari gambar konstruksi bangunan

Lantai memiliki beberapa fungsi penting dalam struktur bangunan, antara lain:

Sebagai alas untuk aktivitas manusia: Lantai berfungsi sebagai alas untuk berjalan, berdiri, dan melakukan berbagai aktivitas lainnya. Lantai yang nyaman dan aman sangat penting untuk menunjang aktivitas penghuni bangunan.
Sebagai elemen struktural: Lantai merupakan bagian dari struktur bangunan yang menopang beban bangunan. Lantai harus kuat dan stabil untuk menahan beban dari penghuni, perabotan, dan aktivitas lainnya.
Sebagai pemisah ruang: Lantai dapat digunakan untuk memisahkan ruang dalam sebuah bangunan, misalnya untuk memisahkan ruang tamu dengan ruang makan.
Sebagai elemen estetika: Lantai dapat menjadi elemen dekorasi yang mempercantik ruangan. Pemilihan jenis lantai yang tepat dapat meningkatkan nilai estetika sebuah bangunan.

Contoh Gambar Ilustrasi Lantai Bangunan

Berikut contoh gambar ilustrasi lantai bangunan dengan label bagian-bagiannya:

[Gambar ilustrasi lantai bangunan dengan label bagian-bagiannya]

Gambar tersebut menunjukkan bagian-bagian lantai bangunan, seperti:

Pelapis lantai: Bagian yang langsung bersentuhan dengan penghuni bangunan, terbuat dari berbagai jenis material seperti keramik, kayu, marmer, dan lain-lain.
Struktur lantai: Bagian yang menopang pelapis lantai, biasanya terbuat dari beton atau kayu. Struktur lantai ini dihubungkan dengan struktur bangunan lainnya seperti kolom dan balok.
Insulasi: Lapisan yang berfungsi untuk mencegah panas atau dingin dari luar masuk ke dalam ruangan. Insulasi biasanya diletakkan di bawah pelapis lantai.
Sistem drainase: Sistem yang berfungsi untuk mengalirkan air hujan atau air limbah dari lantai. Sistem drainase ini biasanya diletakkan di bawah struktur lantai.

Jendela dan Pintu

Jendela dan pintu merupakan elemen penting dalam konstruksi bangunan, yang tidak hanya berfungsi sebagai akses masuk dan keluar, tetapi juga memainkan peran vital dalam aspek estetika, ventilasi, dan pencahayaan.

Jenis-jenis Jendela dan Pintu

Jendela dan pintu hadir dalam berbagai jenis, masing-masing dirancang untuk memenuhi kebutuhan dan fungsi tertentu dalam bangunan. Berikut beberapa jenis jendela dan pintu yang umum digunakan dalam konstruksi bangunan:

Jendela

Jendela geser: Jendela yang bergerak secara horizontal dengan sistem rel. Umumnya digunakan untuk balkon atau ruang kecil.
Jendela ayun: Jendela yang terbuka ke dalam atau keluar dengan engsel. Jenis ini umum digunakan untuk ventilasi dan pencahayaan.
Jendela casement: Jendela yang terbuka dengan engsel di bagian samping. Jenis ini menawarkan ventilasi yang baik dan estetika yang menarik.
Jendela awning: Jendela yang terbuka dengan engsel di bagian atas, menciptakan awning yang melindungi dari hujan.
Jendela bay: Jendela yang menonjol keluar dari dinding bangunan, memberikan ruang tambahan dan pencahayaan yang lebih maksimal.

Pintu

Pintu geser: Pintu yang bergerak secara horizontal dengan sistem rel. Umumnya digunakan untuk ruang sempit atau lemari.
Pintu ayun: Pintu yang terbuka dengan engsel. Jenis ini umum digunakan untuk akses masuk dan keluar.
Pintu lipat: Pintu yang terdiri dari beberapa panel yang terlipat. Jenis ini umum digunakan untuk ruang kecil atau sebagai pembatas ruangan.
Pintu putar: Pintu yang terbuka dengan engsel di bagian atas dan bawah. Jenis ini umum digunakan untuk akses masuk dan keluar yang membutuhkan ruang lebih luas.
Pintu garasi: Pintu yang besar dan kuat yang dirancang untuk akses kendaraan.

Tabel Jenis Jendela dan Pintu

Berikut tabel yang berisi contoh jenis jendela dan pintu, material, dan fungsinya:

Jenis	Material	Fungsi
Jendela geser	Aluminium, kayu, PVC	Ventilasi, pencahayaan, akses balkon
Jendela ayun	Kayu, aluminium, PVC	Ventilasi, pencahayaan, akses balkon
Jendela casement	Kayu, aluminium, PVC	Ventilasi, pencahayaan, estetika
Jendela awning	Kayu, aluminium, PVC	Ventilasi, pencahayaan, perlindungan dari hujan
Jendela bay	Kayu, aluminium, PVC	Ventilasi, pencahayaan, ruang tambahan
Pintu geser	Aluminium, kayu, PVC	Akses ruang sempit, lemari
Pintu ayun	Kayu, aluminium, PVC, kaca	Akses masuk dan keluar
Pintu lipat	Kayu, aluminium, PVC	Akses ruang kecil, pembatas ruangan
Pintu putar	Kayu, aluminium, PVC	Akses masuk dan keluar
Pintu garasi	Baja, aluminium	Akses kendaraan

Fungsi Jendela dan Pintu

Jendela dan pintu memiliki fungsi penting dalam struktur bangunan, antara lain:

Akses masuk dan keluar: Jendela dan pintu memungkinkan penghuni untuk masuk dan keluar bangunan dengan mudah.
Ventilasi: Jendela dan pintu memungkinkan udara segar masuk dan udara kotor keluar, menciptakan sirkulasi udara yang baik di dalam bangunan.
Pencahayaan: Jendela memungkinkan cahaya matahari masuk ke dalam bangunan, mengurangi kebutuhan pencahayaan buatan dan menciptakan suasana yang lebih terang dan nyaman.
Estetika: Jendela dan pintu dapat menjadi elemen dekoratif yang meningkatkan tampilan dan nilai estetika bangunan.
Keamanan: Jendela dan pintu dapat dilengkapi dengan sistem pengaman seperti kunci, tralis, atau kaca tempered untuk meningkatkan keamanan bangunan.

Ilustrasi Jendela dan Pintu

Berikut contoh ilustrasi jendela dan pintu dengan label bagian-bagiannya:

Jendela

Gambar ilustrasi jendela dengan label bagian-bagiannya, seperti kusen, daun jendela, engsel, pegangan, kaca, dan bingkai.

Pintu

Gambar ilustrasi pintu dengan label bagian-bagiannya, seperti kusen, daun pintu, engsel, pegangan, kunci, dan ambang pintu.

Sistem Utilitas: Jelaskan Bagian Bagian Dari Gambar Konstruksi Bangunan

Jelaskan bagian bagian dari gambar konstruksi bangunan

Setelah membahas struktur bangunan, kita akan membahas sistem utilitas yang menjadi bagian penting dari konstruksi bangunan. Sistem utilitas merupakan jaringan infrastruktur yang memungkinkan akses dan penggunaan sumber daya penting seperti air, listrik, gas, dan sistem pembuangan. Sistem ini memastikan kenyamanan dan fungsionalitas bangunan untuk penghuni atau pengguna.

Sistem Utilitas Umum

Sistem utilitas umum yang digunakan dalam konstruksi bangunan mencakup:

Sistem Air:Sistem ini menyediakan air bersih untuk keperluan rumah tangga, seperti mandi, minum, dan mencuci. Sistem air biasanya terdiri dari pipa, pompa, dan tangki air.
Sistem Listrik:Sistem ini menyediakan energi listrik untuk berbagai peralatan dan perangkat elektronik di dalam bangunan. Sistem listrik mencakup kabel, panel listrik, sakelar, dan stopkontak.
Sistem Gas:Sistem ini menyediakan gas alam untuk keperluan memasak, pemanas, dan air panas. Sistem gas terdiri dari pipa, regulator, dan meteran gas.
Sistem Pembuangan:Sistem ini mengangkut air limbah dan kotoran dari bangunan ke sistem pembuangan umum. Sistem pembuangan terdiri dari pipa, septic tank, dan saluran pembuangan.

Contoh Sistem Utilitas dan Komponennya

Berikut tabel yang berisi contoh sistem utilitas dan komponen-komponennya:

Sistem Utilitas	Komponen
Sistem Air	Pipa air, pompa air, tangki air, filter air
Sistem Listrik	Kabel listrik, panel listrik, sakelar, stopkontak, lampu
Sistem Gas	Pipa gas, regulator gas, meteran gas, kompor gas
Sistem Pembuangan	Pipa pembuangan, septic tank, saluran pembuangan

Fungsi Sistem Utilitas dalam Struktur Bangunan

Sistem utilitas memiliki peran penting dalam struktur bangunan. Fungsi utama dari sistem utilitas adalah:

Menyediakan akses ke sumber daya penting:Sistem utilitas memungkinkan penghuni atau pengguna bangunan untuk mengakses air bersih, energi listrik, gas, dan sistem pembuangan yang dibutuhkan.
Memastikan kenyamanan dan fungsionalitas:Sistem utilitas memastikan kenyamanan penghuni atau pengguna dengan menyediakan air bersih, listrik, dan gas untuk berbagai keperluan.
Meningkatkan keamanan dan kesehatan:Sistem utilitas yang terkelola dengan baik dapat meningkatkan keamanan dan kesehatan penghuni atau pengguna dengan menyediakan air bersih, sistem pembuangan yang efektif, dan sistem listrik yang aman.
Meningkatkan nilai properti:Sistem utilitas yang modern dan terkelola dengan baik dapat meningkatkan nilai properti bangunan.

Contoh Gambar Ilustrasi Sistem Utilitas Bangunan

Berikut contoh ilustrasi sistem utilitas bangunan dengan label bagian-bagiannya:

Gambar ilustrasi menunjukkan sistem utilitas bangunan dengan label bagian-bagiannya, seperti pipa air, kabel listrik, pipa gas, dan saluran pembuangan. Gambar ini menggambarkan bagaimana sistem utilitas saling terhubung dan berfungsi dalam struktur bangunan.

Simpulan Akhir

Components structural

Mempelajari bagian-bagian gambar konstruksi bangunan tidak hanya memberikan pemahaman tentang proses pembangunan, tetapi juga meningkatkan apresiasi terhadap karya arsitektur dan teknik yang tersembunyi di balik setiap bangunan. Dengan pengetahuan ini, kita dapat lebih menghargai kompleksitas dan keunikan setiap bangunan yang kita temui, serta memahami peran penting setiap bagian dalam mewujudkan sebuah struktur yang aman, fungsional, dan estetis.

Pertanyaan yang Kerap Ditanyakan

Apa saja yang perlu diperhatikan saat membaca gambar konstruksi bangunan?

Perhatikan skala gambar, simbol-simbol yang digunakan, detail material, dan ukuran dimensi. Pastikan memahami setiap detail yang tercantum dalam gambar.

Bagaimana cara membedakan jenis fondasi dalam gambar konstruksi?

Perhatikan bentuk dan detail fondasi yang digambarkan, seperti pondasi setempat, pondasi telapak, atau pondasi cakar ayam. Setiap jenis memiliki karakteristik yang berbeda.

Apa pentingnya sistem utilitas dalam gambar konstruksi?

Sistem utilitas seperti air, listrik, dan gas sangat penting untuk menjamin kenyamanan dan keamanan bangunan. Gambar konstruksi akan menampilkan detail jalur instalasi dan komponen sistem utilitas.
