Mengenal Gambar Proyek Konstruksi Bangunan Gedung: Panduan Lengkap

Membangun gedung bukanlah perkara mudah. Dibutuhkan perencanaan matang dan detail, yang dituangkan dalam berbagai gambar proyek. Gambar proyek konstruksi bangunan gedung menjadi “peta” yang mengarahkan langkah para profesional dalam mendirikan bangunan yang aman, fungsional, dan indah.

Dari gambar ini, terlihat setiap aspek bangunan, mulai dari desain arsitektur, struktur, hingga sistem mekanikal dan elektrikal.

Artikel ini akan membedah seluruh aspek gambar proyek konstruksi bangunan gedung, menjelaskan tahapan pembuatannya, jenis-jenis gambar, standar yang berlaku, hingga teknologi modern yang digunakan dalam proses konstruksi.

Table of Contents

Tahapan Konstruksi Gedung

Konstruksi gedung merupakan proses kompleks yang melibatkan banyak tahapan, mulai dari perencanaan hingga penyelesaian. Setiap tahapan memiliki perannya masing-masing dan saling terkait untuk menghasilkan bangunan yang kokoh dan fungsional. Berikut adalah tahapan konstruksi gedung secara detail:

Perencanaan, Gambar proyek konstruksi bangunan gedung

Tahap perencanaan merupakan tahap awal yang sangat penting dalam konstruksi gedung. Tahap ini melibatkan berbagai aspek, seperti:

Studi kelayakan: Menganalisis kelayakan proyek berdasarkan aspek teknis, finansial, dan legal.
Desain arsitektur: Menentukan bentuk, fungsi, dan estetika bangunan.
Desain struktur: Menentukan sistem struktur bangunan yang aman dan sesuai dengan beban yang akan ditanggung.
Desain mekanikal dan elektrikal: Menentukan sistem instalasi mekanikal dan elektrikal yang diperlukan.
Perencanaan anggaran: Menentukan estimasi biaya yang dibutuhkan untuk seluruh proses konstruksi.
Perizinan: Mengurus izin-izin yang diperlukan untuk membangun gedung.

Contoh ilustrasi: Gambar desain arsitektur bangunan yang menunjukkan bentuk, fasad, dan tata letak ruangan.

Pembersihan Lahan

Setelah perencanaan selesai, tahap selanjutnya adalah pembersihan lahan. Tahap ini meliputi:

Pembersihan vegetasi: Menghilangkan pohon, semak, dan tumbuhan lainnya di area pembangunan.
Penggalian tanah: Menggali tanah untuk membuat pondasi bangunan.
Pengerjaan tanah: Meratakan tanah dan membentuk kontur sesuai dengan desain.

Contoh ilustrasi: Gambar pekerja sedang membersihkan lahan dengan alat berat, seperti excavator.

Pekerjaan Pondasi

Tahap ini merupakan tahap yang sangat penting dalam konstruksi gedung karena pondasi merupakan dasar dari seluruh bangunan. Pekerjaan pondasi meliputi:

Pengecoran pondasi: Menuangkan beton ke dalam cetakan pondasi yang telah disiapkan.
Pemasangan tulangan: Memasang tulangan baja sebagai penguat pondasi.
Pemasangan pondasi tiang pancang: Memasang tiang pancang sebagai pondasi untuk bangunan bertingkat.

Contoh ilustrasi: Gambar pekerja sedang mengecor pondasi dengan menggunakan pompa beton.

Pekerjaan Struktur

Tahap ini melibatkan pembangunan struktur utama bangunan, seperti kolom, balok, dan pelat lantai. Pekerjaan struktur meliputi:

Pemasangan kolom: Memasang kolom beton sebagai penyangga utama bangunan.
Pemasangan balok: Memasang balok beton sebagai penyangga lantai dan atap.
Pengecoran pelat lantai: Menuangkan beton ke dalam cetakan pelat lantai.

Contoh ilustrasi: Gambar pekerja sedang memasang kolom beton dengan crane.

Pekerjaan Arsitektur

Tahap ini meliputi pembangunan bagian arsitektur bangunan, seperti dinding, atap, dan jendela. Pekerjaan arsitektur meliputi:

Pemasangan dinding: Memasang dinding bata, beton, atau material lainnya.
Pemasangan atap: Memasang atap genteng, metal, atau material lainnya.
Pemasangan jendela dan pintu: Memasang jendela dan pintu sesuai dengan desain.

Contoh ilustrasi: Gambar pekerja sedang memasang dinding bata dengan mortar.

Pekerjaan Mekanikal dan Elektrikal

Tahap ini meliputi instalasi sistem mekanikal dan elektrikal, seperti:

Instalasi sistem air: Memasang pipa air, pompa air, dan sistem pembuangan air.
Instalasi sistem drainase: Memasang saluran drainase untuk mengalirkan air hujan.
Instalasi sistem ventilasi: Memasang sistem ventilasi untuk sirkulasi udara.
Instalasi sistem elektrikal: Memasang kabel listrik, panel listrik, dan sistem penerangan.

Contoh ilustrasi: Gambar pekerja sedang memasang kabel listrik di dalam dinding.

Finishing

Tahap finishing merupakan tahap akhir dari konstruksi gedung. Tahap ini meliputi:

Pengecatan: Mengecat dinding, langit-langit, dan bagian lainnya sesuai dengan desain.
Pemasangan keramik: Memasang keramik di lantai dan dinding.
Pemasangan plafon: Memasang plafon gypsum atau material lainnya.
Pemasangan perlengkapan: Memasang perlengkapan seperti lampu, kran, dan toilet.

Contoh ilustrasi: Gambar pekerja sedang mengecat dinding dengan roller.

Tabel Durasi Waktu Rata-Rata

Tahapan Konstruksi	Durasi Waktu Rata-Rata
Perencanaan	3-6 bulan
Pembersihan Lahan	1-2 bulan
Pekerjaan Pondasi	2-4 bulan
Pekerjaan Struktur	4-6 bulan
Pekerjaan Arsitektur	3-5 bulan
Pekerjaan Mekanikal dan Elektrikal	2-4 bulan
Finishing	2-4 bulan

Gambar Arsitektur Gedung

Gambar arsitektur merupakan elemen penting dalam proyek konstruksi gedung. Gambar-gambar ini berfungsi sebagai bahasa visual yang menjelaskan desain dan detail bangunan secara komprehensif. Melalui gambar arsitektur, arsitek dapat menyampaikan ide dan konsep mereka kepada tim konstruksi, pemilik proyek, dan pihak terkait lainnya.

Jenis Gambar Arsitektur

Dalam proyek konstruksi gedung, terdapat berbagai jenis gambar arsitektur yang memiliki fungsi dan tujuan spesifik. Berikut adalah beberapa jenis gambar arsitektur yang umum digunakan:

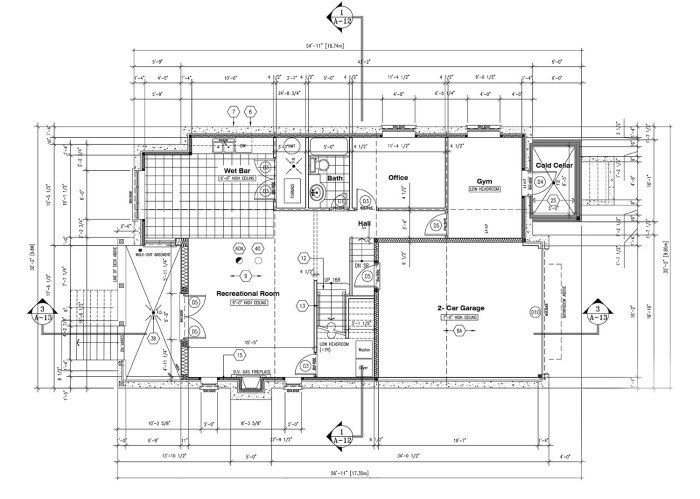

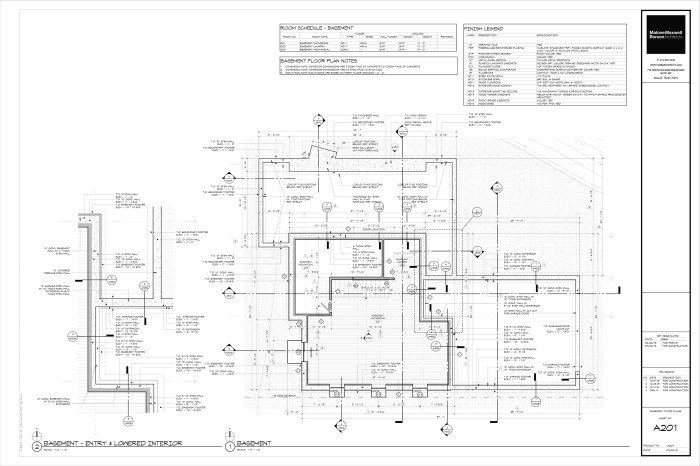

Denah Lantai (Floor Plan):Gambar denah lantai menampilkan tata letak ruangan, dinding, pintu, jendela, dan elemen interior lainnya pada setiap tingkat bangunan. Denah lantai memberikan gambaran yang jelas tentang alur sirkulasi, luas ruangan, dan penempatan furnitur. Sebagai contoh, denah lantai dapat menunjukkan posisi ruang tamu, kamar tidur, dapur, dan toilet pada tingkat pertama bangunan.
Tampak (Elevation):Gambar tampak menampilkan penampilan eksterior bangunan dari setiap sisi. Tampak menunjukkan bentuk, material, dan detail fasad bangunan. Contohnya, tampak depan menunjukkan bentuk pintu utama, jendela, dan material dinding yang digunakan pada sisi depan bangunan.
Potongan (Section):Gambar potongan menampilkan penampang bangunan yang dipotong untuk menunjukkan struktur internal bangunan, seperti dinding, atap, dan lantai. Potongan memberikan gambaran yang jelas tentang hubungan antara elemen struktur bangunan.

Misalnya, potongan melalui dinding menunjukkan ketebalan dinding, jenis material yang digunakan, dan cara dinding tersebut terhubung dengan struktur atap.
Detail (Detail):Gambar detail menampilkan detail konstruksi yang lebih rinci, seperti penempatan pintu, jendela, dan aksesoris lainnya. Detail memberikan informasi yang lebih jelas tentang cara elemen tersebut dipasang dan dihubungkan dengan elemen lainnya.

Contohnya, detail pintu menunjukkan jenis pintu, ukuran, dan cara pintu tersebut dipasang pada kusen.
Gambar Perspektif (Perspective Drawing):Gambar perspektif menampilkan bangunan dari sudut pandang tertentu, memberikan gambaran yang lebih realistis tentang bentuk dan ukuran bangunan. Gambar perspektif sering digunakan untuk menyajikan desain bangunan kepada pemilik proyek atau publik secara umum.

Contohnya, gambar perspektif menunjukkan penampilan bangunan dari sisi depan, memberikan gambaran yang jelas tentang bentuk dan ukuran bangunan tersebut.

Gambar Struktur Gedung

Gambar struktur gedung merupakan representasi visual dari desain struktur bangunan, yang sangat penting dalam proses konstruksi. Gambar ini memberikan informasi detail tentang elemen-elemen struktur, material yang digunakan, dan hubungan antar komponen. Dengan kata lain, gambar struktur merupakan “peta” yang digunakan oleh para insinyur dan kontraktor untuk membangun gedung sesuai dengan rencana.

Jenis-Jenis Gambar Struktur

Gambar struktur gedung dibagi menjadi beberapa jenis, masing-masing memiliki fungsi dan tujuan yang spesifik. Berikut adalah beberapa jenis gambar struktur yang umum digunakan dalam proyek konstruksi gedung:

Gambar Denah (Plan View):Gambar ini menunjukkan layout struktur dari atas, menampilkan posisi kolom, balok, dinding, dan elemen struktur lainnya. Gambar denah digunakan untuk menentukan posisi dan dimensi elemen struktur, serta untuk perencanaan tata letak ruang.
Gambar Potongan (Section View):Gambar potongan menunjukkan potongan melintang dari bangunan, menampilkan detail konstruksi seperti ketinggian lantai, tebal dinding, dan jenis material yang digunakan. Gambar ini sangat berguna untuk memahami hubungan antar elemen struktur dalam dimensi vertikal.
Gambar Tampak (Elevation View):Gambar tampak menunjukkan tampilan depan, belakang, atau samping bangunan, menampilkan detail eksterior seperti fasad, jendela, dan pintu. Gambar tampak digunakan untuk memahami desain estetika bangunan dan memastikan kesesuaian dengan rencana desain arsitektur.
Gambar Detail (Detail View):Gambar detail memberikan informasi rinci tentang elemen struktur tertentu, seperti sambungan balok-kolom, detail pondasi, atau spesifikasi material. Gambar ini sangat penting untuk memastikan konstruksi yang tepat dan presisi.
Gambar Rencana Pondasi (Foundation Plan):Gambar ini menunjukkan detail konstruksi pondasi bangunan, termasuk jenis pondasi, dimensi, dan penempatan tulangan. Gambar ini penting untuk memastikan stabilitas dan kekuatan struktur bangunan.

Fungsi dan Tujuan Gambar Struktur

Gambar struktur memiliki peran penting dalam proyek konstruksi gedung, yaitu:

Komunikasi:Gambar struktur berfungsi sebagai alat komunikasi yang efektif antara arsitek, insinyur, dan kontraktor. Gambar ini membantu mereka memahami desain struktur dan memastikan bahwa semua pihak bekerja dengan informasi yang sama.
Perencanaan:Gambar struktur digunakan untuk perencanaan konstruksi, termasuk penentuan material, jumlah tenaga kerja, dan durasi pekerjaan. Informasi yang terdapat dalam gambar struktur membantu dalam mengelola proses konstruksi secara efisien.
Kontrol Kualitas:Gambar struktur digunakan sebagai standar untuk kontrol kualitas konstruksi. Kontraktor harus memastikan bahwa konstruksi sesuai dengan detail yang tertera dalam gambar, sehingga kualitas dan keamanan struktur terjamin.
Dokumentasi:Gambar struktur merupakan dokumentasi penting dari desain dan konstruksi bangunan. Gambar ini dapat digunakan sebagai referensi untuk pemeliharaan dan renovasi bangunan di masa depan.

Gambar Mekanikal dan Elektrikal

Gambar mekanikal dan elektrikal merupakan bagian penting dalam proyek konstruksi gedung. Gambar-gambar ini menggambarkan sistem mekanikal dan elektrikal yang akan digunakan dalam bangunan, mulai dari sistem pemipaan, ventilasi, dan pencahayaan hingga sistem keamanan dan komunikasi.

Jenis-jenis Gambar Mekanikal dan Elektrikal

Ada berbagai jenis gambar mekanikal dan elektrikal yang diperlukan dalam proyek konstruksi gedung. Jenis-jenis gambar ini dirancang untuk memberikan informasi detail tentang sistem mekanikal dan elektrikal yang akan dipasang di bangunan. Berikut adalah beberapa jenis gambar mekanikal dan elektrikal yang umum digunakan:

Gambar Sistem Pemipaan: Gambar ini menunjukkan layout pipa air bersih, air kotor, dan sistem pembuangan air limbah. Gambar ini juga menunjukkan jenis dan ukuran pipa yang digunakan, serta lokasi katup, fitting, dan peralatan lainnya.
Gambar Sistem Ventilasi: Gambar ini menggambarkan sistem ventilasi dan AC di bangunan. Gambar ini menunjukkan layout saluran udara, jenis dan ukuran saluran, serta lokasi fan, filter, dan peralatan lainnya.
Gambar Sistem Pencahayaan: Gambar ini menunjukkan layout pencahayaan di bangunan. Gambar ini menunjukkan jenis dan ukuran lampu yang digunakan, serta lokasi sakelar, stop kontak, dan peralatan lainnya.
Gambar Sistem Listrik: Gambar ini menunjukkan layout sistem kelistrikan di bangunan. Gambar ini menunjukkan layout kabel, jenis dan ukuran kabel, serta lokasi panel listrik, kotak sakelar, dan peralatan lainnya.
Gambar Sistem Telekomunikasi: Gambar ini menunjukkan layout sistem telekomunikasi di bangunan. Gambar ini menunjukkan layout kabel, jenis dan ukuran kabel, serta lokasi panel telekomunikasi, kotak sakelar, dan peralatan lainnya.
Gambar Sistem Keamanan: Gambar ini menunjukkan layout sistem keamanan di bangunan. Gambar ini menunjukkan layout kabel, jenis dan ukuran kabel, serta lokasi panel alarm, kamera CCTV, dan peralatan lainnya.

Contoh Gambar Ilustrasi

Berikut adalah contoh gambar ilustrasi untuk setiap jenis gambar mekanikal dan elektrikal:

Gambar Sistem Pemipaan: Gambar ini menunjukkan layout pipa air bersih dan air kotor yang akan dipasang di sebuah ruangan. Gambar ini juga menunjukkan jenis dan ukuran pipa yang digunakan, serta lokasi katup dan fitting.
Gambar Sistem Ventilasi: Gambar ini menunjukkan layout saluran udara yang akan dipasang di sebuah ruangan. Gambar ini juga menunjukkan jenis dan ukuran saluran, serta lokasi fan dan filter.
Gambar Sistem Pencahayaan: Gambar ini menunjukkan layout pencahayaan di sebuah ruangan. Gambar ini juga menunjukkan jenis dan ukuran lampu yang digunakan, serta lokasi sakelar dan stop kontak.
Gambar Sistem Listrik: Gambar ini menunjukkan layout kabel listrik yang akan dipasang di sebuah ruangan. Gambar ini juga menunjukkan jenis dan ukuran kabel, serta lokasi panel listrik dan kotak sakelar.
Gambar Sistem Telekomunikasi: Gambar ini menunjukkan layout kabel telekomunikasi yang akan dipasang di sebuah ruangan. Gambar ini juga menunjukkan jenis dan ukuran kabel, serta lokasi panel telekomunikasi dan kotak sakelar.
Gambar Sistem Keamanan: Gambar ini menunjukkan layout kabel alarm dan CCTV yang akan dipasang di sebuah ruangan. Gambar ini juga menunjukkan jenis dan ukuran kabel, serta lokasi panel alarm dan kamera CCTV.

Fungsi dan Tujuan Gambar Mekanikal dan Elektrikal

Gambar mekanikal dan elektrikal memiliki fungsi dan tujuan yang penting dalam proyek konstruksi gedung. Fungsi dan tujuan ini antara lain:

Sebagai panduan dalam proses instalasi: Gambar mekanikal dan elektrikal berfungsi sebagai panduan bagi kontraktor dan teknisi dalam proses instalasi sistem mekanikal dan elektrikal di bangunan. Gambar ini menunjukkan layout sistem, jenis dan ukuran komponen yang digunakan, serta lokasi instalasi.
Memastikan kesesuaian sistem dengan desain: Gambar mekanikal dan elektrikal membantu memastikan bahwa sistem mekanikal dan elektrikal yang dipasang sesuai dengan desain yang telah ditentukan. Gambar ini memberikan informasi detail tentang sistem, sehingga kontraktor dan teknisi dapat memasang sistem dengan benar.
Mencegah kesalahan dan kegagalan: Gambar mekanikal dan elektrikal membantu mencegah kesalahan dan kegagalan dalam proses instalasi. Gambar ini memberikan informasi yang lengkap dan akurat tentang sistem, sehingga kontraktor dan teknisi dapat menghindari kesalahan dalam pemasangan.
Memudahkan proses perawatan dan perbaikan: Gambar mekanikal dan elektrikal membantu memudahkan proses perawatan dan perbaikan sistem mekanikal dan elektrikal di bangunan. Gambar ini memberikan informasi tentang layout sistem, jenis dan ukuran komponen yang digunakan, serta lokasi instalasi, sehingga teknisi dapat dengan mudah menemukan dan memperbaiki masalah.
Sebagai dokumentasi proyek: Gambar mekanikal dan elektrikal merupakan dokumentasi penting untuk proyek konstruksi gedung. Gambar ini mencatat informasi detail tentang sistem mekanikal dan elektrikal yang dipasang di bangunan, sehingga dapat digunakan sebagai referensi di masa depan.

Standar dan Regulasi Konstruksi

Proyek konstruksi gedung di Indonesia tunduk pada standar dan regulasi yang ketat untuk memastikan keselamatan, kualitas, dan keberlanjutan bangunan. Standar dan regulasi ini mengatur berbagai aspek, mulai dari desain dan perencanaan hingga pelaksanaan dan pemeliharaan bangunan.

Peraturan dan Standar Relevan

Beberapa peraturan dan standar penting yang berlaku dalam konstruksi gedung di Indonesia meliputi:

Undang-Undang Nomor 28 Tahun 2002 tentang Bangunan Gedung: UU ini merupakan dasar hukum utama dalam pengaturan bangunan gedung di Indonesia. UU ini mengatur tentang perencanaan, pelaksanaan, dan pengawasan bangunan gedung, serta mencantumkan persyaratan teknis dan keamanan bangunan.
Peraturan Menteri Pekerjaan Umum dan Perumahan Rakyat Nomor 29/PRT/M/2015 tentang Standar Pelayanan Minimal Bidang Perumahan dan Kawasan Permukiman: Peraturan ini menetapkan standar minimal pelayanan bidang perumahan dan kawasan permukiman, termasuk persyaratan teknis bangunan gedung.
SNI (Standar Nasional Indonesia): SNI merupakan standar teknis yang mengatur berbagai aspek konstruksi, termasuk desain, bahan bangunan, dan pelaksanaan konstruksi. SNI yang relevan dengan konstruksi gedung meliputi SNI 03-1725-2002 tentang Tata Cara Perencanaan Struktur Beton Bertulang untuk Bangunan Gedung, SNI 03-2847-2000 tentang Tata Cara Perencanaan Struktur Baja untuk Bangunan Gedung, dan SNI 03-7070-2014 tentang Tata Cara Perencanaan Struktur Gedung Bertingkat Tinggi.
Peraturan Daerah (Perda): Setiap daerah di Indonesia dapat mengeluarkan peraturan daerah (Perda) terkait dengan konstruksi bangunan gedung, yang dapat mengatur aspek seperti tata ruang, estetika, dan persyaratan khusus di wilayah tersebut.

Tabel Standar dan Regulasi

Berikut adalah tabel yang merangkum standar dan regulasi yang wajib dipenuhi dalam proyek konstruksi gedung:

No	Standar/Regulasi	Aspek yang Diatur
1	Undang-Undang Nomor 28 Tahun 2002 tentang Bangunan Gedung	Perencanaan, pelaksanaan, pengawasan, persyaratan teknis dan keamanan bangunan
2	Peraturan Menteri Pekerjaan Umum dan Perumahan Rakyat Nomor 29/PRT/M/2015 tentang Standar Pelayanan Minimal Bidang Perumahan dan Kawasan Permukiman	Standar minimal pelayanan bidang perumahan dan kawasan permukiman, termasuk persyaratan teknis bangunan gedung
3	SNI (Standar Nasional Indonesia)	Desain, bahan bangunan, pelaksanaan konstruksi, dan aspek teknis lainnya
4	Peraturan Daerah (Perda)	Tata ruang, estetika, dan persyaratan khusus di wilayah tersebut

Teknologi Konstruksi Gedung

Proyek konstruksi gedung kini telah memasuki era baru dengan kemajuan teknologi yang pesat. Penerapan teknologi modern tidak hanya mempercepat proses pembangunan, tetapi juga meningkatkan efisiensi, kualitas, dan keamanan proyek. Berikut ini beberapa teknologi konstruksi modern yang umum diterapkan dalam proyek konstruksi gedung.

Gambar proyek konstruksi bangunan gedung, layaknya peta bagi arsitek dan kontraktor, menggambarkan detail struktur, tata letak, dan material yang digunakan. Hal ini tak jauh berbeda dengan gambar proyek bangunan rumah yang juga menunjukkan rancangan desain dan detail konstruksi. Kedua jenis gambar ini, baik untuk gedung maupun rumah, sangat penting untuk memastikan kelancaran proses pembangunan dan mewujudkan hasil yang sesuai dengan harapan.

BIM (Building Information Modeling)

BIM merupakan teknologi yang menggunakan model digital tiga dimensi (3D) untuk merepresentasikan bangunan. Model ini tidak hanya menampilkan bentuk fisik bangunan, tetapi juga mencakup data terkait struktur, material, sistem MEP (Mechanical, Electrical, and Plumbing), dan informasi lainnya. Dengan BIM, tim konstruksi dapat:

Memvisualisasikan desain bangunan secara detail.
Mendeteksi potensi konflik dan masalah desain sebelum pembangunan dimulai.
Mengoptimalkan penggunaan material dan mengurangi pemborosan.
Mempermudah koordinasi antar disiplin ilmu dalam proyek.
Membuat simulasi dan analisis terhadap berbagai skenario.

Salah satu manfaat utama BIM adalah kemampuannya untuk meminimalisir kesalahan desain dan konstruksi, sehingga mengurangi biaya dan waktu pembangunan. Namun, implementasi BIM memerlukan investasi awal yang cukup besar, termasuk pelatihan dan perangkat lunak khusus. Selain itu, dibutuhkan keahlian dan pengalaman untuk memanfaatkan BIM secara efektif.

Cetak 3D (3D Printing)

Cetak 3D, atau manufaktur aditif, telah menjadi teknologi yang semakin populer dalam industri konstruksi. Teknologi ini memungkinkan pembuatan struktur bangunan secara langsung dari desain digital, menggunakan material seperti beton, plastik, dan logam. Cetak 3D menawarkan beberapa keuntungan, antara lain:

Memungkinkan desain yang kompleks dan inovatif.
Membuat proses konstruksi lebih cepat dan efisien.
Mengurangi pemborosan material dan limbah konstruksi.
Membuka peluang untuk membangun struktur yang lebih kuat dan tahan lama.

Meskipun teknologi cetak 3D memiliki potensi besar, masih terdapat beberapa tantangan yang perlu diatasi, seperti skala produksi yang masih terbatas dan biaya yang relatif tinggi. Namun, dengan perkembangan teknologi yang terus berlanjut, diharapkan cetak 3D akan menjadi teknologi yang lebih umum di masa depan.

Metode Konstruksi Prefabrikasi

Metode konstruksi prefabrikasi melibatkan pembuatan komponen bangunan di pabrik dan kemudian dirakit di lokasi konstruksi. Metode ini menawarkan beberapa keunggulan, seperti:

Mempercepat proses pembangunan.
Meningkatkan kualitas dan akurasi konstruksi.
Mengurangi gangguan dan polusi di lokasi konstruksi.
Memudahkan kontrol kualitas dan manajemen proyek.

Salah satu contoh penerapan prefabrikasi adalah penggunaan panel dinding dan atap yang sudah jadi. Panel ini dapat diangkut ke lokasi konstruksi dan dirakit dengan cepat, sehingga mengurangi waktu pembangunan secara signifikan. Namun, metode prefabrikasi juga memiliki kelemahan, seperti keterbatasan desain dan kemungkinan biaya transportasi yang tinggi.

Keselamatan Kerja Konstruksi Gedung

Proyek konstruksi gedung merupakan kegiatan yang kompleks dan berisiko tinggi. Keamanan dan keselamatan kerja menjadi prioritas utama dalam setiap tahap proyek, mulai dari perencanaan hingga penyelesaian. Oleh karena itu, pemahaman yang mendalam tentang aspek keselamatan kerja sangat penting untuk meminimalkan risiko kecelakaan dan menciptakan lingkungan kerja yang aman bagi semua pihak yang terlibat.

Gambar proyek konstruksi bangunan gedung seperti blueprint dan desain 3D memang menarik, ya. Tapi, bayangkan bagaimana proses pembangunannya yang kompleks dan penuh dinamika, seperti yang terjadi di era bangunan jaya saat teknologi dan material semakin canggih. Dari proses perencanaan, pengadaan bahan, hingga tahap konstruksi, semuanya saling terkait dan membutuhkan kolaborasi yang erat.

Gambar proyek konstruksi bangunan gedung menjadi penuntun dan peta jalan bagi para pekerja dan arsitek dalam mewujudkan bangunan megah dan fungsional.

Aspek Keselamatan Kerja

Beberapa aspek penting yang perlu diperhatikan dalam aspek keselamatan kerja konstruksi gedung meliputi:

Penggunaan Alat Pelindung Diri (APD): APD seperti helm, sepatu safety, kacamata pengaman, dan sarung tangan wajib digunakan oleh seluruh pekerja di lokasi proyek. APD ini dirancang untuk melindungi pekerja dari berbagai potensi bahaya, seperti jatuh dari ketinggian, tertimpa benda jatuh, dan terkena percikan bahan kimia.

Gambar proyek konstruksi bangunan gedung biasanya menggambarkan desain yang detail, mulai dari fondasi hingga atap. Namun, sebelum bangunan tersebut berdiri megah, perlu diingat bahwa dasar dari proyek ini adalah kepemilikan tanah. Dalam hal ini, kita perlu memahami konsep “tanah milik dan bangunan tts” ( tanah milik dan bangunan tts ) yang mengatur hak kepemilikan dan hubungan antara pemilik tanah dan bangunan.

Dengan memahami konsep ini, kita dapat melihat gambar proyek konstruksi bangunan gedung sebagai wujud nyata dari proses legal dan perencanaan yang matang.
Keselamatan Kerja di Ketinggian: Pekerjaan di ketinggian merupakan salah satu risiko terbesar dalam konstruksi gedung. Penggunaan tali pengaman, scaffolding, dan sistem pengaman lainnya wajib dipatuhi untuk mencegah jatuh dari ketinggian.
Penggunaan Peralatan dan Mesin: Penggunaan peralatan dan mesin konstruksi harus dilakukan oleh operator yang terlatih dan berpengalaman. Perawatan dan pemeriksaan berkala terhadap peralatan dan mesin juga penting untuk memastikan keamanan dan keandalan operasionalnya.
Penanganan Bahan Berbahaya: Bahan-bahan berbahaya seperti bahan kimia, bahan mudah terbakar, dan bahan beracun harus ditangani dengan hati-hati. Prosedur penanganan, penyimpanan, dan pembuangan yang aman harus dipatuhi untuk mencegah kecelakaan dan pencemaran lingkungan.
Manajemen Risiko: Identifikasi dan penilaian risiko merupakan langkah penting dalam memastikan keselamatan kerja. Prosedur dan panduan keselamatan kerja yang komprehensif harus disusun dan diterapkan untuk meminimalkan risiko kecelakaan dan penyakit akibat kerja.
Pelatihan dan Edukasi: Pelatihan dan edukasi keselamatan kerja yang berkala sangat penting untuk meningkatkan kesadaran dan pengetahuan pekerja tentang risiko dan prosedur keselamatan kerja.
Kesehatan dan Kebugaran: Kondisi kesehatan dan kebugaran pekerja juga merupakan faktor penting dalam keselamatan kerja. Pemeriksaan kesehatan berkala dan program kebugaran dapat membantu menjaga kesehatan dan kebugaran pekerja.

Prosedur dan Panduan Keselamatan Kerja

Prosedur dan panduan keselamatan kerja yang komprehensif sangat penting untuk menciptakan lingkungan kerja yang aman dan terstruktur. Berikut beberapa contoh prosedur dan panduan keselamatan kerja di lokasi proyek konstruksi gedung:

Prosedur Penggunaan Alat Pelindung Diri: Setiap pekerja diwajibkan menggunakan APD yang sesuai dengan jenis pekerjaan yang dilakukan. Prosedur ini mencakup pemilihan APD yang tepat, cara penggunaan yang benar, dan perawatan APD.
Prosedur Kerja di Ketinggian: Prosedur ini mencakup langkah-langkah yang harus dilakukan sebelum, selama, dan setelah bekerja di ketinggian, seperti pemasangan scaffolding, penggunaan tali pengaman, dan pengecekan peralatan pengaman.
Prosedur Penggunaan Peralatan dan Mesin: Prosedur ini mencakup langkah-langkah yang harus dilakukan sebelum, selama, dan setelah menggunakan peralatan dan mesin, seperti pengecekan kondisi peralatan, cara pengoperasian yang benar, dan perawatan rutin.
Prosedur Penanganan Bahan Berbahaya: Prosedur ini mencakup langkah-langkah yang harus dilakukan dalam penanganan, penyimpanan, dan pembuangan bahan berbahaya, seperti penggunaan alat pelindung diri khusus, penyimpanan di tempat yang aman, dan pembuangan sesuai dengan peraturan.
Panduan Keselamatan Kerja Umum: Panduan ini mencakup aturan-aturan umum yang harus dipatuhi oleh seluruh pekerja di lokasi proyek, seperti larangan merokok, penggunaan alkohol, dan berkendara di lokasi proyek.

Jenis-Jenis Bahaya dan Risiko

Proyek konstruksi gedung memiliki berbagai macam bahaya dan risiko yang dapat mengancam keselamatan pekerja. Berikut tabel yang merangkum jenis-jenis bahaya dan risiko yang mungkin terjadi dalam proyek konstruksi gedung:

Jenis Bahaya	Risiko	Contoh
Jatuh dari ketinggian	Luka berat atau kematian	Pekerja jatuh dari scaffolding, tangga, atau atap
Tertimpa benda jatuh	Luka berat atau kematian	Pekerja tertimpa material bangunan, peralatan, atau benda lainnya
Terkena arus listrik	Luka bakar, kejutan listrik, atau kematian	Pekerja menyentuh kabel listrik yang terbuka atau peralatan listrik yang rusak
Terkena bahan kimia	Iritasi kulit, alergi, keracunan, atau penyakit	Pekerja terpapar bahan kimia berbahaya seperti cat, lem, atau pelarut
Kebakaran	Luka bakar, kerusakan properti, atau kematian	Kebakaran akibat bahan mudah terbakar, peralatan listrik yang rusak, atau percikan api
Ledakan	Luka berat, kerusakan properti, atau kematian	Ledakan akibat bahan peledak, gas yang mudah terbakar, atau bahan kimia yang reaktif
Bising	Kerusakan pendengaran	Pekerja terpapar suara bising dari mesin konstruksi atau peralatan lainnya
Getaran	Gangguan kesehatan	Pekerja terpapar getaran dari mesin konstruksi atau peralatan lainnya

Kesimpulan: Gambar Proyek Konstruksi Bangunan Gedung

Memahami gambar proyek konstruksi bangunan gedung merupakan kunci kesuksesan dalam membangun gedung yang memenuhi standar dan kebutuhan. Dengan pengetahuan yang mendalam tentang gambar proyek, kita dapat menghindari kesalahan dan memperlancar proses konstruksi, sehingga mendapatkan bangunan yang ideal dan berkualitas.

Pertanyaan yang Sering Muncul

Apakah gambar proyek konstruksi bangunan gedung hanya dibutuhkan oleh arsitek?

Tidak, gambar proyek dibutuhkan oleh berbagai pihak yang terlibat dalam proses konstruksi, seperti kontraktor, insinyur struktur, insinyur mekanikal dan elektrikal, serta pengawas konstruksi.

Bagaimana cara mendapatkan gambar proyek konstruksi bangunan gedung?

Anda dapat mendapatkan gambar proyek konstruksi bangunan gedung dari arsitek atau konsultan konstruksi yang menangani proyek tersebut.

Apakah gambar proyek konstruksi bangunan gedung selalu dibuat secara manual?

Tidak, seiring perkembangan teknologi, gambar proyek kini sering dibuat menggunakan perangkat lunak komputer (CAD) atau teknologi BIM (Building Information Modeling).
