Gambar arsitektur bangunan merupakan bahasa visual yang mendasari proses pembangunan. Sejak zaman kuno, gambar telah digunakan untuk merepresentasikan ide-ide arsitektur, dari sketsa sederhana hingga desain yang kompleks. Perjalanan panjang gambar arsitektur bangunan telah mengalami transformasi yang luar biasa, dari penggunaan pensil dan tinta hingga teknologi komputerisasi yang canggih.
Dari bentuk dasar hingga detail yang rumit, gambar arsitektur bangunan menjadi alat vital bagi arsitek, kontraktor, dan pemilik bangunan. Gambar ini bukan hanya visualisasi tetapi juga instrumen komunikasi yang efektif untuk mengkomunikasikan visi dan tujuan proyek arsitektur.
Sejarah Gambar Arsitektur Bangunan
Gambar arsitektur merupakan alat komunikasi visual yang vital dalam proses perancangan dan pembangunan bangunan. Sejak zaman kuno, arsitek telah menggunakan gambar untuk menyampaikan ide-ide mereka, mendefinisikan bentuk dan fungsi bangunan, serta mengomunikasikan detail konstruksi kepada para pekerja.
Evolusi Gambar Arsitektur Bangunan
Penggunaan gambar arsitektur telah mengalami evolusi yang signifikan dari zaman kuno hingga modern. Pada zaman kuno, gambar arsitektur umumnya dibuat dalam bentuk sketsa atau diagram sederhana. Contohnya, gambar-gambar hieroglif pada dinding makam Mesir Kuno menggambarkan denah dan potongan bangunan, serta menunjukkan tata letak ruang dan elemen arsitektur.
Pada zaman Yunani Kuno dan Romawi, gambar arsitektur menjadi lebih kompleks dan detail. Arsitek menggunakan teknik perspektif untuk menciptakan ilusi kedalaman dan ruang dalam gambar mereka. Mereka juga mulai menggunakan skala dan proporsi yang lebih akurat untuk menggambarkan bangunan secara presisi.
Selama periode Renaisans (abad ke-14 hingga ke-17), gambar arsitektur mencapai tingkat kesempurnaan yang baru. Arsitek Renaisans seperti Leonardo da Vinci dan Michelangelo menggunakan perspektif linear dan teknik geometri untuk menciptakan gambar yang realistis dan detail. Mereka juga mengembangkan teknik shading dan pencahayaan yang lebih canggih, yang memberikan gambar mereka dimensi dan realisme yang lebih besar.
Perbedaan Penggunaan Gambar Arsitektur pada Periode Renaissance, Barok, dan Modern
- Periode Renaissance: Gambar arsitektur pada periode ini ditandai oleh penggunaan perspektif linear, geometri yang tepat, dan pencahayaan yang realistis. Arsitek Renaissance menekankan keharmonisan, keseimbangan, dan proporsi dalam desain mereka, yang tercermin dalam gambar mereka.
- Periode Barok: Gambar arsitektur pada periode Barok (abad ke-17 hingga ke-18) ditandai oleh penggunaan perspektif yang dramatis, pencahayaan yang kontras, dan detail yang rumit. Arsitek Barok bertujuan untuk menciptakan efek dramatis dan emosional dalam gambar mereka, yang mencerminkan gaya arsitektur yang megah dan dramatis pada masa itu.
- Periode Modern: Gambar arsitektur pada periode modern (abad ke-20 hingga saat ini) ditandai oleh penggunaan teknik yang lebih canggih, seperti komputer-aided design (CAD) dan rendering 3D. Arsitek modern menggunakan gambar untuk mengeksplorasi ide-ide desain yang lebih berani dan inovatif, serta untuk menciptakan visualisasi yang realistis dan interaktif dari proyek mereka.
Gambar arsitektur bangunan seringkali merefleksikan nilai budaya dan sejarah dari tempat tersebut. Contohnya, bangunan masjid yang merupakan hasil akulturasi memiliki ciri yang unik, menggabungkan elemen lokal dengan pengaruh budaya lain. Hal ini terlihat dari penggunaan bahan bangunan, ornamen, dan bentuk bangunan yang khas.
Melihat gambar arsitektur bangunan, kita bisa mendapatkan gambaran tentang bagaimana budaya dan sejarah saling berinteraksi dalam membentuk wajah sebuah tempat.
Teknik Gambar Arsitektur Masa Lampau dan Masa Kini
| Teknik | Masa Lampau | Masa Kini |
|---|---|---|
| Alat Gambar | Pensil, pena, tinta, kuas, dan cat | Komputer, perangkat lunak CAD, dan tablet grafis |
| Teknik Perspektif | Perspektif linear, perspektif udara, dan perspektif satu titik | Perspektif linear, perspektif dua titik, dan perspektif tiga titik, serta teknik perspektif non-linear |
| Teknik Shading dan Pencahayaan | Teknik shading dan pencahayaan manual menggunakan arsiran, hatching, dan teknik tonal | Teknik shading dan pencahayaan digital menggunakan perangkat lunak rendering 3D dan teknik pencahayaan yang canggih |
| Teknik Detail | Detail arsitektur digambar secara manual dengan presisi tinggi | Detail arsitektur dibuat secara digital dengan presisi tinggi menggunakan perangkat lunak CAD dan rendering 3D |
| Presentasi | Gambar arsitektur biasanya disajikan dalam bentuk gambar manual atau cetak | Gambar arsitektur disajikan dalam bentuk digital, termasuk rendering 3D, animasi, dan presentasi interaktif |
Jenis-Jenis Gambar Arsitektur Bangunan
Gambar arsitektur merupakan alat komunikasi visual yang penting dalam proses perancangan dan pembangunan bangunan. Gambar-gambar ini berfungsi untuk menyampaikan ide-ide desain, mengkomunikasikan detail konstruksi, dan memvisualisasikan bagaimana bangunan akan terlihat dan berfungsi setelah selesai dibangun. Gambar arsitektur yang baik dapat membantu arsitek, klien, dan kontraktor untuk memahami desain dengan lebih jelas dan untuk menghindari kesalahan dalam proses pembangunan.
Denah
Denah adalah gambar arsitektur yang menunjukkan tata letak ruangan, dinding, pintu, jendela, dan elemen lainnya pada suatu tingkat bangunan. Denah biasanya dibuat dalam skala tertentu, sehingga dimensi dan proporsi ruangan dapat diukur secara akurat. Denah digunakan untuk merencanakan tata letak ruangan, mengoptimalkan penggunaan ruang, dan memastikan bahwa semua elemen bangunan terhubung dengan baik.
Denah adalah representasi grafis dari tata letak horizontal bangunan pada tingkat tertentu, menunjukkan dinding, pintu, jendela, dan elemen lainnya.
Tampak
Tampak adalah gambar arsitektur yang menunjukkan tampilan eksterior bangunan dari sudut pandang tertentu. Tampak biasanya dibuat untuk menunjukkan desain fasad, bentuk atap, dan elemen arsitektur lainnya yang terlihat dari luar bangunan. Tampak digunakan untuk memvisualisasikan bagaimana bangunan akan terlihat dari berbagai sudut pandang dan untuk memastikan bahwa desain eksterior sesuai dengan estetika dan kebutuhan fungsional.
Tampak adalah gambar yang menunjukkan tampilan luar bangunan dari sudut pandang tertentu, menampilkan desain fasad, bentuk atap, dan elemen arsitektur lainnya.
Potongan
Potongan adalah gambar arsitektur yang menunjukkan penampang bangunan, seperti potongan vertikal atau horizontal. Potongan digunakan untuk menunjukkan hubungan antar ruangan, tinggi ruangan, struktur atap, dan elemen konstruksi lainnya. Potongan membantu dalam memahami struktur bangunan, memvisualisasikan aliran ruang, dan memastikan bahwa semua elemen bangunan terhubung dengan baik.
Potongan adalah gambar yang menunjukkan penampang bangunan, memvisualisasikan hubungan antar ruangan, tinggi ruangan, struktur atap, dan elemen konstruksi lainnya.

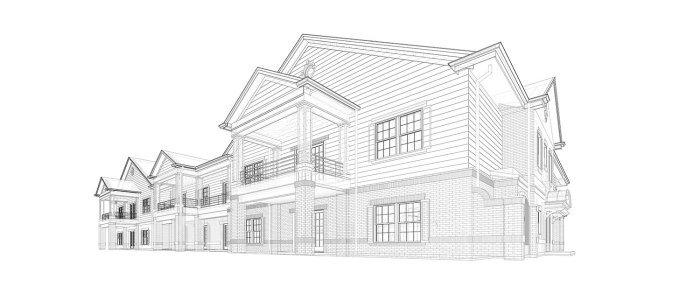

Perspektif
Perspektif adalah gambar arsitektur yang menunjukkan bangunan dari sudut pandang tertentu, seperti yang dilihat oleh mata manusia. Perspektif digunakan untuk memvisualisasikan bagaimana bangunan akan terlihat dari berbagai sudut pandang, menciptakan ilusi kedalaman dan ruang, dan membantu dalam memahami proporsi dan skala bangunan.
Gambar arsitektur bangunan bukan hanya sekadar sketsa, tapi juga representasi dari impian dan kebutuhan penghuninya. Untuk mewujudkan impian itu, kamu butuh partner yang berpengalaman dan profesional, seperti tb mitra bangunan. Dengan keahlian mereka, gambar arsitektur bangunanmu akan terwujud menjadi hunian yang nyaman dan sesuai dengan keinginanmu.
Perspektif adalah gambar yang menampilkan bangunan dari sudut pandang tertentu, menciptakan ilusi kedalaman dan ruang, dan membantu dalam memahami proporsi dan skala bangunan.
Teknik Menggambar Arsitektur Bangunan
Menggambar arsitektur bangunan merupakan proses kreatif yang melibatkan perpaduan antara seni dan ilmu. Dalam proses ini, arsitek mengkomunikasikan ide-ide desain mereka melalui gambar yang detail, yang kemudian akan digunakan sebagai panduan dalam membangun sebuah bangunan. Ada dua pendekatan utama dalam menggambar arsitektur: teknik manual dan teknik digital.
Menggambar Arsitektur Secara Manual
Menggambar secara manual menggunakan alat-alat tradisional seperti pensil, pena, penggaris, dan jangka. Metode ini memungkinkan arsitek untuk mengeksplorasi ide-ide desain mereka dengan lebih bebas dan intuitif.
- Langkah-langkah Dasar Menggambar Arsitektur Secara Manual:
- Persiapan:Siapkan alat-alat menggambar, kertas gambar, dan bahan lainnya seperti pensil, pena, penggaris, jangka, mistar, dan penghapus.
- Sketsa Awal:Mulailah dengan membuat sketsa kasar untuk menentukan bentuk dasar bangunan, proporsi, dan tata letak ruangan.
- Pembuatan Denah:Buat denah bangunan dengan skala yang tepat, menunjukkan posisi ruangan, dinding, pintu, jendela, dan furnitur.
- Pembuatan Tampak:Buat gambar tampak depan, samping, dan belakang bangunan untuk menunjukkan detail eksterior, seperti bentuk atap, fasad, dan jendela.
- Pembuatan Potongan:Buat gambar potongan untuk menunjukkan struktur internal bangunan, seperti lantai, dinding, tangga, dan atap.
- Detail:Tambahkan detail seperti bahan bangunan, tekstur, dan elemen arsitektur lainnya untuk memperjelas desain.
- Penataan:Atur semua gambar denah, tampak, dan potongan dalam satu set gambar yang terstruktur dengan baik.
Menggambar Arsitektur dengan Perangkat Lunak Desain
Menggambar arsitektur dengan perangkat lunak desain memungkinkan arsitek untuk menciptakan gambar yang lebih akurat, efisien, dan fleksibel. Perangkat lunak desain menawarkan berbagai fitur dan alat yang memudahkan proses desain, termasuk kemampuan untuk membuat gambar 2D dan 3D, simulasi pencahayaan dan material, dan rendering realistis.
- Teknik Menggambar Arsitektur dengan Perangkat Lunak Desain:
- Memilih Perangkat Lunak:Pilih perangkat lunak desain yang sesuai dengan kebutuhan dan preferensi Anda. Beberapa perangkat lunak desain yang populer untuk arsitektur termasuk AutoCAD, Revit, SketchUp, dan ArchiCAD.
- Mempelajari Antarmuka:Pelajari antarmuka perangkat lunak dan fungsi-fungsi utamanya, termasuk alat-alat untuk menggambar, memodifikasi, dan menambahkan detail.
- Membuat Model 3D:Gunakan alat-alat modeling untuk membuat model 3D bangunan, yang memungkinkan Anda untuk melihat desain dari berbagai sudut pandang.
- Menambahkan Detail:Tambahkan detail seperti material, tekstur, pencahayaan, dan furnitur untuk membuat model yang lebih realistis.
- Rendering:Buat rendering realistis dari model 3D untuk mendapatkan visualisasi yang lebih jelas dari desain bangunan.
- Dokumentasi:Buat gambar denah, tampak, dan potongan yang akurat dan terstruktur dengan baik untuk dokumentasi desain.
Perbandingan Teknik Manual dan Digital, Gambar arsitektur bangunan
Teknik manual dan digital memiliki kelebihan dan kekurangan masing-masing.
| Teknik | Kelebihan | Kekurangan |
|---|---|---|
| Manual |
|
|
| Digital |
|
|
Dalam praktiknya, banyak arsitek menggabungkan kedua teknik untuk mendapatkan hasil yang optimal. Teknik manual digunakan untuk tahap awal desain, sementara teknik digital digunakan untuk membuat gambar yang lebih akurat, detail, dan profesional.
Elemen Gambar Arsitektur Bangunan
Gambar arsitektur bangunan merupakan representasi visual yang penting dalam proses perencanaan dan pembangunan. Gambar ini berfungsi sebagai alat komunikasi antara arsitek, klien, dan kontraktor. Gambar arsitektur bangunan biasanya terdiri dari berbagai elemen yang saling terkait dan bekerja bersama untuk menyampaikan informasi yang akurat dan lengkap.
Garis
Garis merupakan elemen dasar dalam gambar arsitektur bangunan. Garis digunakan untuk menunjukkan berbagai aspek bangunan, seperti bentuk, dimensi, dan detail konstruksi. Berikut adalah beberapa jenis garis yang umum digunakan:
- Garis tebal:Garis tebal digunakan untuk menunjukkan garis luar bangunan, dinding, dan elemen struktural utama.
- Garis tipis:Garis tipis digunakan untuk menunjukkan garis dalam bangunan, detail konstruksi, dan elemen non-struktural.
- Garis putus-putus:Garis putus-putus digunakan untuk menunjukkan garis tersembunyi, garis pusat, dan garis konstruksi.
- Garis putus-putus tebal:Garis putus-putus tebal digunakan untuk menunjukkan garis tersembunyi yang penting, seperti garis pertemuan dinding.
Simbol
Simbol digunakan untuk menunjukkan berbagai elemen bangunan yang tidak dapat diwakili dengan garis saja. Simbol ini berfungsi sebagai singkatan visual yang mudah dipahami.
Gambar arsitektur bangunan bukan hanya sekadar visualisasi, tapi juga cerminan dari ide dan konsep sang arsitek. Membangun sebuah hunian berarti juga memiliki kewajiban sebagai pemilik, salah satunya adalah membayar pajak. Nah, bicara soal pajak, kamu pasti pernah dengar istilah “pajak bumi dan bangunan”, kan?
Untuk memahami lebih lanjut tentang pajak ini, kamu bisa baca penjelasannya di sini: pengertian pajak bumi dan bangunan. Mengetahui pengertian pajak ini penting, lho, karena berhubungan langsung dengan bangunan yang kamu impikan di gambar arsitekturmu.
- Simbol pintu:Simbol ini menunjukkan lokasi dan jenis pintu, seperti pintu tunggal, pintu ganda, atau pintu geser.
- Simbol jendela:Simbol ini menunjukkan lokasi dan jenis jendela, seperti jendela tunggal, jendela ganda, atau jendela dormer.
- Simbol tangga:Simbol ini menunjukkan lokasi dan arah tangga, serta jumlah anak tangga.
- Simbol perlengkapan:Simbol ini menunjukkan lokasi dan jenis perlengkapan, seperti wastafel, toilet, dan shower.
Anotasi
Anotasi merupakan teks atau angka yang ditambahkan pada gambar arsitektur untuk memberikan informasi tambahan. Anotasi ini berfungsi untuk menjelaskan detail bangunan yang tidak dapat diwakili dengan garis atau simbol saja.
- Dimensi:Dimensi menunjukkan ukuran bangunan, seperti panjang, lebar, dan tinggi. Dimensi biasanya ditulis dengan angka dan unit pengukuran, seperti meter atau sentimeter.
- Keterangan:Keterangan memberikan informasi tentang material, jenis konstruksi, dan fungsi ruangan. Keterangan biasanya ditulis dengan teks yang jelas dan ringkas.
- Simbol:Simbol dapat digunakan untuk menunjukkan lokasi dan jenis perlengkapan, seperti wastafel, toilet, dan shower.
Contoh Penggunaan Elemen Gambar Arsitektur
Contoh gambar arsitektur bangunan menunjukkan penggunaan elemen gambar yang telah dijelaskan sebelumnya. Garis tebal digunakan untuk menunjukkan garis luar bangunan, garis tipis untuk detail konstruksi, dan simbol untuk menunjukkan lokasi pintu, jendela, dan tangga. Anotasi seperti dimensi dan keterangan memberikan informasi tambahan tentang ukuran dan material bangunan.
Fungsi Gambar Arsitektur Bangunan
Gambar arsitektur bangunan merupakan elemen penting dalam proses desain dan konstruksi. Lebih dari sekadar visualisasi, gambar arsitektur berperan sebagai bahasa komunikasi yang efektif antara arsitek, kontraktor, dan pemilik bangunan. Melalui gambar arsitektur, semua pihak dapat memahami dengan jelas konsep desain, detail konstruksi, dan estetika bangunan yang diinginkan.
Peran Penting Gambar Arsitektur dalam Proses Desain dan Konstruksi
Gambar arsitektur berperan sebagai alat komunikasi visual yang efektif dalam proses desain dan konstruksi. Gambar ini membantu dalam:
- Menyampaikan ide dan konsep desain: Gambar arsitektur memungkinkan arsitek untuk memvisualisasikan dan menyampaikan ide desain mereka dengan jelas kepada klien dan tim konstruksi.
- Membuat rencana dan detail konstruksi: Gambar arsitektur berisi informasi detail tentang bentuk, ukuran, material, dan konstruksi bangunan. Ini membantu kontraktor dalam memahami dan membangun bangunan sesuai dengan desain.
- Menghindari kesalahan dan konflik: Gambar arsitektur yang jelas dan detail membantu menghindari kesalahan dan konflik yang mungkin terjadi selama proses konstruksi.
- Membuat estimasi biaya dan waktu: Gambar arsitektur memungkinkan kontraktor untuk membuat estimasi biaya dan waktu yang lebih akurat untuk proyek konstruksi.
Manfaat Penggunaan Gambar Arsitektur Bangunan
Penggunaan gambar arsitektur memberikan manfaat yang signifikan bagi berbagai pihak yang terlibat dalam proyek arsitektur, yaitu:
- Bagi Arsitek: Gambar arsitektur memungkinkan arsitek untuk mengeksplorasi dan mengembangkan ide desain mereka secara visual, serta mempermudah komunikasi dengan klien dan tim konstruksi.
- Bagi Kontraktor: Gambar arsitektur memberikan panduan yang jelas dan detail tentang konstruksi bangunan, sehingga membantu mereka dalam merencanakan dan melaksanakan proyek dengan efisien dan tepat.
- Bagi Pemilik Bangunan: Gambar arsitektur memungkinkan pemilik bangunan untuk memahami dan memvisualisasikan desain bangunan yang mereka inginkan, sehingga mereka dapat memberikan masukan dan memastikan bahwa proyek sesuai dengan harapan mereka.
Fungsi Gambar Arsitektur dalam Berbagai Tahapan Proyek Arsitektur
Gambar arsitektur memiliki fungsi yang berbeda-beda pada setiap tahapan proyek arsitektur. Berikut tabel yang merangkum fungsi gambar arsitektur dalam berbagai tahapan proyek:
| Tahapan Proyek | Fungsi Gambar Arsitektur |
|---|---|
| Konsep Desain | Menyampaikan ide desain awal, seperti tata letak ruangan, bentuk bangunan, dan estetika. |
| Desain Detail | Menampilkan detail konstruksi, seperti ukuran ruangan, jenis material, dan sistem konstruksi. |
| Perencanaan Konstruksi | Memberikan panduan untuk pelaksanaan konstruksi, seperti rencana kerja, jadwal konstruksi, dan spesifikasi material. |
| Pelaksanaan Konstruksi | Digunakan sebagai acuan untuk membangun bangunan sesuai dengan desain yang telah disetujui. |
| Pengawasan Konstruksi | Membantu dalam mengawasi dan memastikan bahwa konstruksi dilakukan sesuai dengan desain. |
Contoh Gambar Arsitektur Bangunan
Arsitektur bangunan merupakan perwujudan estetika dan fungsi yang saling melengkapi. Melalui gambar arsitektur, kita dapat melihat bagaimana ide-ide kreatif dan inovatif diwujudkan dalam bentuk bangunan nyata. Berikut beberapa contoh gambar arsitektur bangunan yang menarik dan inovatif.
Gedung Opera Sydney
Gedung Opera Sydney adalah salah satu contoh bangunan ikonik yang memadukan arsitektur modern dengan sentuhan estetika yang unik. Desainnya yang futuristik dengan atap berbentuk cangkang kerang menjadi ciri khas bangunan ini.
Desain atap yang menyerupai cangkang kerang melambangkan keindahan dan keanggunan laut yang menjadi latar belakang Gedung Opera Sydney.
Museum Guggenheim Bilbao
Museum Guggenheim Bilbao, dirancang oleh arsitek Frank Gehry, merupakan contoh arsitektur dekonstruktivis yang berani dan inovatif. Bangunan ini memiliki bentuk yang kompleks dan dinamis, dengan penggunaan material titanium yang berkilauan.
Bentuk bangunan yang tidak konvensional dan penggunaan material yang reflektif menciptakan efek visual yang memukau dan menjadikan Museum Guggenheim Bilbao sebagai landmark arsitektur modern.
The GreenPix Zero Energy House
The GreenPix Zero Energy House merupakan contoh bangunan yang dirancang dengan konsep ramah lingkungan. Bangunan ini menggunakan teknologi energi terbarukan dan material yang ramah lingkungan untuk meminimalkan jejak karbon.
The GreenPix Zero Energy House merupakan bukti bahwa arsitektur dapat dipadukan dengan konsep keberlanjutan dan meminimalkan dampak negatif terhadap lingkungan.
Pemungkas
Memahami evolusi dan fungsi gambar arsitektur bangunan merupakan langkah penting dalam memahami dunia arsitektur. Gambar ini bukan hanya sekadar gambar, tetapi merupakan bukti nyata dari kreatifitas manusia dan kemampuannya untuk mengubah ide menjadi kenyataan.
Pertanyaan Populer dan Jawabannya: Gambar Arsitektur Bangunan
Apakah gambar arsitektur bangunan hanya untuk arsitek?
Tidak, gambar arsitektur bangunan juga penting bagi kontraktor untuk memahami desain dan pemilik bangunan untuk memvisualisasikan proyek mereka.
Apakah ada software khusus untuk menggambar arsitektur bangunan?
Ya, ada banyak software seperti AutoCAD, Revit, dan SketchUp yang dirancang khusus untuk menggambar arsitektur.
